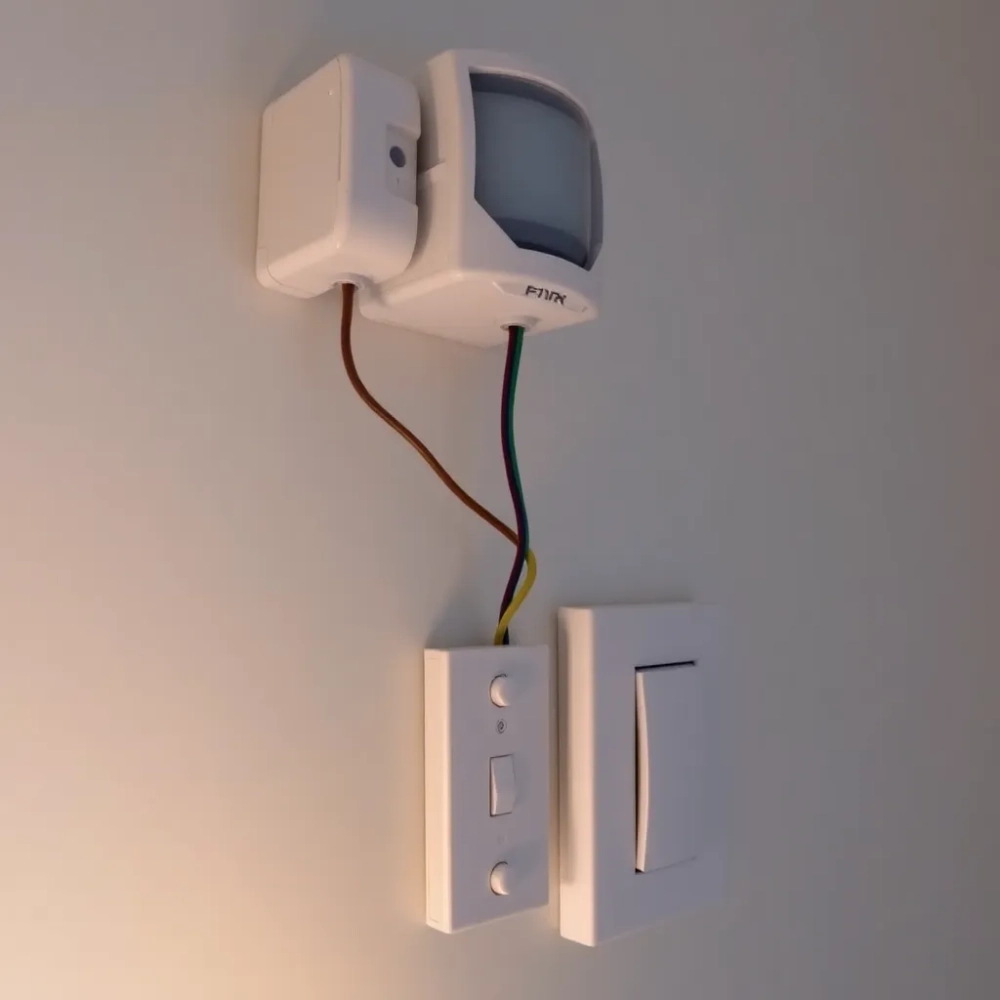

Jak podłączyć czujnik ruchu do lampy z wyłącznikiem
Masz już lampę, masz wyłącznik, brakuje tylko trzeciego elementu, który sprawi, że światło zapali się samo, gdy ktoś wejdzie do pomieszczenia, a jednocześnie zachowasz możliwość klasycznego sterowania ręcznego. Podłączenie czujnika ruchu do lampy z wyłącznikiem nie jest operacją na nerce, ale wymaga zrozumienia, co dokładnie łączy przewód brązowy, niebieski i żółto-zielony, oraz dlaczego jeden mostek w puszce potrafi uratować cały układ przed migotaniem albo ciągłym świeceniem.

- Co musisz wiedzieć, zanim chwycisz za śrubokręt
- Instrukcja montażu krok po kroku
- Ustawienia czujnika ruchu po podłączeniu SENS, TIME, LUX
- Najczęstsze błędy i problemy z działaniem czujnika
- Schemat z dwoma wyłącznikami schodowymi i czujnikiem ruchu
- PIR vs. mikrofalowy które rozwiązanie sprawdzi się lepiej
- Bezpieczeństwo i kiedy wezwać fachowca
Co musisz wiedzieć, zanim chwycisz za śrubokręt
Czujnik ruchu to niewielkie urządzenie, które w jednej obudowie mieści trzy kluczowe elementy: pyroelement rejestrujący zmiany promieniowania podczerwonego, przekaźnik elektromechaniczny odcinający fazę oraz układ czasowy odmierzający czas świecenia lampy po ostatnim wykrytym ruchu. Te trzy bloki współpracują, bo bez detektora PIR przekaźnik nie wiedziałby, kiedy się zamknąć, a bez przekaźnika detektor nie mógłby sterować obciążeniem 230 V.
Wyłącznik ręczny wpinany jest szeregowo lub równolegle do czujnika, w zależności od tego, czy chcesz wymusić światło na stałe, czy tylko pozwolić na ręczne wybudzenie układu. Najczęściej spotykany wariant to połączenie, w którym wyłącznik daje możliwość przełączenia trybu z automatycznego na ciągły po przestawieniu go dwukrotnie w krótkim czasie.
Zanim zaczniesz, przygotuj śrubokręt płaski i krzyżakowy, próbnik napięcia, szczypce do ściągania izolacji, taśmę izolacyjną oraz kostkę elektryczną lub listwę zaciskową. Samo podłączenie zajmie od piętnastu do trzydziestu minut, z czego większość czasu pochłonięta jest przez samo zlokalizowanie puszki, w której kończą się kable.
Kolory przewodów, które musisz rozróżniać
| Oznaczenie | Kolor wg PN-HD 60364 | Funkcja |
|---|---|---|
| L | brązowy lub czarny | faza zasilająca (230 V względem N) |
| N | niebieski | przewód neutralny, powrotny |
| PE | żółto-zielony | ochronny, uziemienie |
| OUT / L' | zwykle brązowy, ale oznaczony literą A lub strzałką | faza sterowana, wychodząca do lampy |
Kluczowa pułapka: jeśli w puszce brakuje przewodu neutralnego, większość czujników PIR odmówi działania albo będzie się cyklicznie włączać i wyłączać. Dlatego w instalacjach sprzed 2000 roku, gdzie kable były prowadzone dwużyłowo, konieczne bywa poprowadzenie dodatkowego przewodu N od rozdzielni albo z najbliższego gniazdka.
Instrukcja montażu krok po kroku
Każdy krok poniżej opisuje czynność wraz z wyjaśnieniem, dlaczego dana kolejność ma znaczenie. Dzięki temu nie powielisz schematu, który działa na szczęście, lecz zrozumiesz logikę obwodu i szybciej wyłapiesz ewentualny błąd.
Krok 1: Wyłączenie napięcia (1 minuta)
Otwórz rozdzielnię i przełącz wyłącznik nadprądowy obwodu oświetleniowego do pozycji OFF. Próbnikiem dotknij przewodu, który zamierzasz odłączyć, aby potwierdzić brak napięcia. Próbnik dwubiegunowy jest tu jedynym wiarygodnym narzędziem, bo jednobiegunowy świeci czasem przez pojemność pasożytniczą i myli.
Krok 2: Demontaż starego wyłącznika (2 minuty)
Odkręć ramkę i wyciągnij mechanizm wyłącznika z puszki. Zanotuj lub sfotografuj, który przewód był na którym zacisku. W większości przypadków zobaczysz jeden brązowy wchodzący i jeden wychodzący do lampy. Niekiedy dochodzi jeszcze trzeci przewód, jeśli w puszce połączone są obwody z dwóch różnych lamp.
Krok 3: Identyfikacja i oznaczenie przewodów (3 minuty)
Zanim odłączysz cokolwiek, oznacz każdy przewód taśmą samoprzylepną i markerem: L (zasilanie), L1 (do lampy), N (neutralny), PE (ochronny). Bez tego, po odkręceniu, cztery identyczne brązowe końce staną się nie do odróżnienia. Dodaj mostek łączący przewód N z zaciskiem N czujnika, bo większość tanich czujników PIR wymaga zasilania pięcioma przewodami: L, N, L out, PE oraz sygnał z wyłącznika.
Krok 4: Podłączenie czujnika w puszce (5 minut)
Połącz fazę zasilającą L do zacisku L czujnika, neutralny N do zacisku N, ochronny PE do zacisku PE. Wyjście z czujnika oznaczone L out, strzałką lub literą A poprowadź do lampy. Do zacisku oznaczonego symbolem wyłącznika (czasem oznaczany jako S lub trig) podłącz przewód idący do wyłącznika ręcznego. Mechanizm jest taki, że krótkie podanie napięcia na ten zacisk wymusza zamknięcie przekaźnika, a drugie krótkie podanie go otwiera, co pozwala na tryb ręczny.
Krok 5: Montaż wyłącznika schodowego zamiast zwykłego (5 minut)
Standardowy wyłącznik oświetleniowy daje ci tylko dwie pozycje: on i off. Aby przełączać tryb pracy czujnika, zastosuj wyłącznik schodowy (potocznie nazywany wahadłowym), który ma trzy zaciski: wspólny COM oraz dwa wyjścia. Jeden wyjście prowadzisz do zacisku wyzwalającego czujnik, drugie zostawiasz wolne albo kierujesz bezpośrednio do lampy, uzyskując tym samym klasyczny tryb świecenia ciągłego. To rozwiązanie działa, bo wyłącznik schodowy w pozycji górnej podaje napięcie stale, a w dolnej jedynie chwilowo.
Krok 6: Podłączenie lampy (3 minuty)
Połącz fazę sterowaną L out z zaciskiem L lampy, N lampy do mostka neutralnego, PE lampy do zacisku ochronnego. W lampach LED z zasilaczem impulsowym upewnij się, że sterujesz stroną pierwotną 230 V, a nie stroną wtórną niskonapięciową. Zasilacz LED bez napięcia wejściowego nie zaświeci nawet po zwarciu wyjścia.
Krok 7: Test mechaniczny (2 minuty)
Zanim włączysz bezpiecznik, sprawdź, czy żadna izolacja nie została naruszona, a zaciski są dokręcone momentem zalecanym przez producenta (zwykle 0,8 Nm). Delikatnie pociągnij za każdy przewód, by wykluczyć wysunięcie się z listwy zaciskowej. Dopiero po tej weryfikacji włącz napięcie.
Krok 8: Pierwsze uruchomienie i kalibracja (5 minut)
Włącz bezpiecznik. Czujnik potrzebuje od trzydziestu do sześćdziesięciu sekund na stabilizację termiczną, w tym czasie może się włączać i wyłączać samoczynnie. Wykonaj ruch ręką w zasięgu detektora i zaobserwuj, czy lampa reaguje. Następnie pokręcło LUX ustaw na minimum (zwanego trybem nocnym) i przykryj detektor dłonią, by symulować ciemność.
- wyłączony bezpiecznik
- próbnik potwierdza brak napięcia
- oznaczone przewody L, N, PE, L1
- mostek N w puszce
- zacisk S czujnika podłączony do wyłącznika
- PE połączone obustronnie
- zaciski dokręcone, izolacja nienaruszona
- po włączeniu: ruch wyzwala światło, wyłącznik pozwala sterować ręcznie
Ustawienia czujnika ruchu po podłączeniu SENS, TIME, LUX
Trzy pokrętła na obudowie czujnika pozwalają precyzyjnie dopasować automatykę do warunków panujących w konkretnym pomieszczeniu. Bez ich świadomego ustawienia lampa będzie zapalać się niepotrzebnie albo wcale, a użytkownik szybko dojdzie do wniosku, że czujnik jest wadliwy, podczas gdy to kalibracja została zaniedbana.
Pokrętło SENS reguluje zasięg detektora, czyli odległość, z jakiej czujnik wykrywa ruch. Działa to przez zmianę czułości wzmacniacza sygnału z pyroelementu. W korytarzu o długości 8 metrów ustaw 6 metrów, by fala podczerwieni nie docierała do sąsiedniego pomieszczenia przez otwarte drzwi.
Pokrętło TIME określa, jak długo lampa ma świecić po ostatnim wykrytym ruchu. Zakres od 10 sekund do 7 minut pozwala dobrać kompromis między wygodą a oszczędnością energii. W praktyce 1 do 2 minut sprawdza się w łazience, 30 sekund w spiżarni, 5 minut w garażu, gdzie ręce są zajęte i krótki czas byłby frustrujący.
Pokrętło LUX ustawia próg jasności, poniżej którego czujnik aktywuje się. W trybie auto lampa zapala się tylko o zmierzchu, co wyklucza bezużyteczne włączanie w ciągu dnia. W pomieszczeniach z oknem dachowym ustaw 100 lx, w korytarzach bez okien wystarczy 10 do 20 lx. Mechanizm działania opiera się na fototranzystorze mierzącym natężenie światła otoczenia i blokowaniu przekaźnika, gdy natężenie przekracza ustawiony próg.
Najczęstsze błędy i problemy z działaniem czujnika
Najwięcej reklamacji w sklepach elektrycznych dotyczy czujników, które w ogóle się nie włączają albo świecą non stop. W zdecydowanej większości przypadków winny jest jeden z czterech klasycznych błędów wykonawczych.
Pierwszy to brak mostka neutralnego. Czujnik PIR, podobnie jak każde urządzenie elektroniczne, potrzebuje dwóch przewodów zasilających L i N, by jego wewnętrzny zasilacz impulsowy mógł pracować. Jeśli mostek N nie został poprowadzony, czujnik zachowuje się jak lampka kontrolna w przedłużaczu, czyli losowo.
Drugi to odwrócona polaryzacja L i N. Wiele czujników ma asymetryczny zasilacz, który po odwróceniu przewodów działa w trybie uproszczonym, ale z błędami detekcji. Skutek: lampa zapala się dopiero po silnym ruchu, a czułość drastycznie spada. Rozwiązanie: zamień przewody L i N w kostce.
Trzeci to montaż czujnika blisko lampy w obrębie 30 centymetrów. Emitowane ciepło z żarówki halogenowej potrafi zakłócić odczyt pyroelementu, wywołując samoczynne załączanie i wyłączanie. W wypadku diod LED problem jest mniejszy, ale wciąż obecny, zwłaszcza przy wysokiej mocy 30 W i więcej. Rozwiązanie: zachowaj odstęp minimum 0,5 metra albo zastosuj czujnik mikrofalowy, który mierzy prędkość, a nie temperaturę.
Czwarty to brak podłączenia PE. Bez uziemienia obudowa czujnika może znajdować się pod napięciem w razie uszkodzenia izolacji wewnętrznej. To zagrożenie życia, nie tylko niezgodność z przepisami. Norma PN-HD 60364 wymaga uziemienia dla każdego urządzenia klasy I, a większość czujników taką właśnie klasę posiada.
Schemat z dwoma wyłącznikami schodowymi i czujnikiem ruchu
W klatkach schodowych oraz długich korytarzach potrzebujesz sterowania z dwóch miejsc: na dole i na górze. Standardowy układ z dwoma wyłącznikami schodowymi współpracuje z czujnikiem, jeśli do każdego z wyłączników doprowadzisz osobny przewód sygnałowy do zacisku S czujnika. Każde krótkie przełączenie dowolnego wyłącznika wysyła impuls do przekaźnika, który zmienia stan na przeciwny.
Schemat połączeń dla klatki schodowej wygląda następująco: zasilanie L trafia do zacisku L czujnika oraz do wspólnego zacisku COM pierwszego wyłącznika schodowego. Wyjście L1 z czujnika prowadzi do lampy. Wyjścia 1 i 2 wyłącznika schodowego łączą się z wejściami 1 i 2 drugiego wyłącznika schodowego, a wyjście COM drugiego wyłącznika wraca do zacisku S czujnika. Taki układ daje trzy tryby pracy: automatyczny (czujnik), ciągły (lampka świeci, gdy którykolwiek wyłącznik jest w pozycji górnej) i wyłączony (oba wyłączniki w pozycji dolnej).
Mechanizm działania opiera się na logice bistabilnej przekaźnika wewnątrz czujnika. Pierwszy impuls zamyka styki, drugi je otwiera, niezależnie od tego, który wyłącznik go wysłał. Dzięki temu zawsze masz możliwość wymuszenia światła na stałe bez konieczności szukania konkretnego wyłącznika.
Kiedy czujnik PIR nie zadziała poprawnie
Słońce padające wprost na soczewkę czujnika potrafi nasycić pyroelement tak mocno, że zmiana temperatury ciała człowieka staje się niezauważalna. Rozwiązanie: zainstaluj czujnik po północnej stronie budynku albo zastosuj daszek ochronny.
Ruchome gałęzie drzew w zasięgu detektora wywołują ciągłe fałszywe alarmy, bo zmiana kontrastu termicznego między liśćmi a niebem jest rejestrowana jako ruch. Rozwiązanie: zmniejsz czułość SENS albo przestaw czujnik tak, by w pole widzenia nie wchodziła roślinność.
Zwierzęta domowe, szczególnie koty, bywają większe niż zakładany próg detekcji. Jeśli czujnik ma funkcję ignorowania małych obiektów, aktywuj ją pokrętłem albo zworą wewnątrz obudowy. W przeciwnym razie lampa będzie zapalać się przy każdym przeskoczeniu pupila przez próg.
Martwa strefa czujnika to stożek bezpośrednio pod detektorem. Wysoki przechodzień zostanie wykryty z 8 metrów, ale niski obiekt pełzający po podłodze pozostanie niezauważony. W niskich pomieszczeniach, takich jak piwnica, instaluj czujnik pod kątem 15 do 20 stopni w dół.
Klasa szczelności IP co wybrać na zewnątrz
| Klasa IP | Ochrona | Zastosowanie |
|---|---|---|
| IP20 | brak ochrony przed wodą | pomieszczenia suche |
| IP44 | bryzgoszczelna | zadaszone wejścia, ganki |
| IP65 | pyłoszczelna i strugoodporna | elewacja, ogród, miejsca narażone na deszcz |
Na zewnątrz stosuj czujnik w klasie minimum IP44, a najlepiej IP65, by uniknąć korozji styków oraz kondensacji pary wodnej wewnątrz obudowy. Tańsze modele IP20 zamontowane na elewacji przetrwają najwyżej jedną zimę.
Wariant bez wyłącznika ręcznego
Jeśli nie potrzebujesz trybu manualnego, czujnik PIR podłączasz jeszcze prościej: L i N zasilania bezpośrednio do czujnika, L out do lampy, PE do PE. Wyłącznik ręczny wypada z układu, a lampa działa wyłącznie w trybie automatycznym. To najczęstszy wariant w lampkach ogrodowych zasilanych bezpośrednio z obwodu bez dodatkowego sterowania.
PIR vs. mikrofalowy które rozwiązanie sprawdzi się lepiej
| Parametr | Czujnik PIR | Czujnik mikrofalowy (HF) |
|---|---|---|
| Zasada działania | pomiar zmian promieniowania podczerwonego | emisja fali 5,8 GHz i analiza odbicia (efekt Dopplera) |
| Zasięg | 3 do 12 m | 5 do 15 m, regulowany |
| Czułość na ruch wzdłuż osi | niska | wysoka |
| Przenikanie przez materiały | brak | częściowe (szkło, drewno, cienki tynk) |
| Zakłócenia termiczne | duże (słońce, kaloryfer) | minimalne |
| Cena orientacyjna (PLN) | 35 do 90 | 90 do 250 |
Czujnik mikrofalowy wybierz, gdy zależy ci na wykrywaniu ruchu w pomieszczeniu z przeszkodami, na przykład przez szklaną ściankę kabiny prysznica, albo gdy chcesz, by czujnik widział osobę zbliżającą się do drzwi z boku, a nie frontalnie. PIR wystarczy w typowych korytarzach, łazienkach, garażach i na podeście schodów, gdzie ruch odbywa się w poprzek wiązki.
Lampa z wbudowanym czujnikiem vs. osobny czujnik + lampa
| Kryterium | Lampa z wbudowanym czujnikiem | Osobny czujnik + lampa |
|---|---|---|
| Koszt zestawu | 120 do 280 PLN | 40 (czujnik) + 80 (lampa) = 120 PLN |
| Elastyczność pozycjonowania | niska (czujnik tam, gdzie lampa) | wysoka |
| Wymiana po awarii | całość naraz | sam element, który się zepsuł |
| Estetyka | spójna, ale mniej dyskretna | wymaga koordynacji designu |
Lampy ze zintegrowanym czujnikiem wybieraj w sytuacjach, gdy zależy ci na szybkim montażu bez prowadzenia dodatkowych kabli, na przykład w remontowanym garażu. Osobny czujnik sprawdza się w instalacjach, gdzie lampa musi być w jednym miejscu, a detekcja ruchu w drugim, na przykład lampa nad stołem a czujnik przy drzwiach.
Bezpieczeństwo i kiedy wezwać fachowca
Każdy obwód oświetleniowy 230 V zalicza się do prac wymagających co najmniej podstawowej wiedzy z zakresu ochrony przeciwporażeniowej. Jeśli w domu masz instalację TN-C, w której nie ma osobnego przewodu PE, albo nie wiesz, jak zmierzyć napięcie próbnikiem, skorzystaj z pomocy elektryka z uprawnieniami SEP do 1 kV. Koszt takiej usługi to zazwyczaj od 150 do 300 PLN, czyli mniej niż wymiana spalonej lampy po nieudanym eksperymencie.
Pamiętaj, że nawet wyłączony wyłącznik nie gwarantuje braku napięcia, bo w skrzynce mogą znajdować się moski obejściowe albo faza może być podana z innego obwodu. Dlatego zawsze wyłączaj bezpiecznik, a dopiero potem weryfikuj próbnikiem. Ta kolejność ratuje życie.
i-elewacja pokazuje, że nawet tak prozaiczna czynność jak czyszczenie fasady wymaga precyzji i planu, a podłączenie czujnika ruchu to zadanie tej samej kategorii: pozornie proste, w praktyce wymagające znajomości kilku norm i fizyki prądu przemiennego.
Podłączenie czujnika ruchu do lampy z wyłącznikiem zajmuje mniej czasu niż wybór samego czujnika w sklepie, o ile rozumiesz schemat, dobierasz właściwe kolory przewodów i pamiętasz o mostku neutralnym. Najważniejsze trzy rzeczy, które decydują o powodzeniu: wyłączone napięcie i potwierdzony próbnikiem brak fazy, poprawnie połączone L, N, PE oraz L out do lampy, świadoma kalibracja pokręteł SENS, TIME i LUX po pierwszym uruchomieniu.
Tryb ręczny uzyskasz, stosując wyłącznik schodowy podłączony do zacisku S czujnika, a w klatce schodowej układ dwóch wyłączników schodowych da ci wygodę sterowania z obu końców bez rezygnowania z automatyki. Klasa szczelności IP65 ochroni elektronikę przed deszczem na elewacji, a odstęp 0,5 metra od lampy zapobiegnie fałszywym wyzwoleniom termicznym.
