Jak Podłączyć Lampę z Czujnikiem Ruchu i Zmierzchu w 2025? Poradnik Krok po Kroku

Wyobraź sobie powrót do domu po zmroku: zamiast grzebać w ciemnościach w poszukiwaniu kluczy, ciepłe światło zapala się samoistnie, witając cię blaskiem lampy z czujnikiem ruchu i zmierzchu to nie magia, lecz prosta, inteligentna technologia dostępna dla każdego. Aby wprowadzić tę wygodę do swojego życia, wystarczy podstawowa wiedza z elektryki: zidentyfikuj przewody zasilające w instalacji (fazowy oznaczony brązowym lub czarnym kolorem, neutralny niebieski oraz ochronny żółto-zielony), podłącz je precyzyjnie do zacisków czujnika i lampy, zachowując polaryzację i stosując zabezpieczenia jak wyłącznik różnicowoprądowy. Pamiętaj o bezpieczeństwie odłącz prąd przed pracą, użyj multimetr do weryfikacji napięcia i izoluj połączenia taśmą lub koszulkami termokurczliwymi, co zapobiegnie zwarciom i porażeniom. Gotowy rozświetlić posesję? Z takim setupem twoje podwórko zyska nowoczesny charakter, oszczędzając energię i podnosząc komfort codzienności zacznij już dziś!

• Niezbędne narzędzia i materiały do podłączenia lampy
• Bezpieczeństwo przede wszystkim wyłącz zasilanie!
• Schemat podłączenia lampy z czujnikiem ruchu i zmierzchu krok po kroku
• Testowanie i konfiguracja czujnika ruchu i zmierzchu

Niezbędne narzędzia i materiały do podłączenia lampy

Zanim zanurzymy się w fascynujący świat przewodów i zacisków, upewnijmy się, że mamy pod ręką wszystkie niezbędne narzędzia i materiały. To jak przygotowanie stanowiska dowodzenia przed kluczową operacją sukces zależy od precyzji i kompletu zasobów. Pamiętajmy, improwizacja w elektryce to ryzykowny sport, więc solidne przygotowanie to podstawa.

Zestaw narzędzi, który uratuje sytuację

Zacznijmy od podstawowego, ale niezastąpionego zestawu narzędzi. Absolutnym minimum są śrubokręty płaski i krzyżakowy. Nie wystarczy pierwszy lepszy model z szuflady, zainwestujmy w izolowane śrubokręty, najlepiej z certyfikatem bezpieczeństwa VDE. Cena takiego zestawu to około 50-150 PLN, ale bezpieczeństwo jest bezcenne. Przydatne okażą się też kombinerki, również izolowane, do pewnego chwytu przewodów i zaciskania złączek. Koszt dobrych kombinerki to kolejne 40-80 PLN. Warto mieć pod ręką próbnik napięcia, taki neonowy za 5 PLN lub bardziej zaawansowany, cyfrowy za około 30-70 PLN. Ten mały bohater powie nam, czy w przewodach nadal płynie prąd a o tym, dlaczego to kluczowe, powiemy sobie za chwilę.

Materiały, bez których ani rusz

Przejdźmy do materiałów. Podstawą są oczywiście przewody elektryczne. Najczęściej stosuje się przewody miedziane, linka lub drut, o przekroju 1.5 mm² lub 2.5 mm². Upewnij się, że przewody mają oznaczenia kolorystyczne: brązowy lub czarny (faza), niebieski (neutralny) i żółto-zielony (ochronny). Długość przewodów zależy od odległości między punktem zasilania a lampą. Lepiej kupić nieco więcej, zawsze można przyciąć. Cena metra przewodu to około 1-3 PLN, w zależności od przekroju i rodzaju izolacji. Niezbędne będą złączki lub kostki elektryczne, które zapewnią bezpieczne i trwałe połączenie przewodów. Złączki WAGO są wygodne i szybkie w użyciu, zestaw 20 sztuk to koszt około 20-40 PLN. Jeśli planujemy montaż na zewnątrz, pamiętajmy o puszce przyłączeniowej IP44 lub IP54, chroniącej połączenia przed wilgocią i kurzem. Cena puszki to 15-30 PLN. Opcjonalnie, ale zdecydowanie polecane, są opaski zaciskowe (trytytki) do estetycznego uporządkowania przewodów, paczka 100 sztuk to koszt około 10 PLN. No i oczywiście sama lampa z czujnikiem ruchu i zmierzchu. Ceny zaczynają się od 50 PLN, a górna granica zależy od designu, materiałów, funkcjonalności i marki niebo jest limitem. Pamiętajmy o wiertarce i kołkach rozporowych oraz wkrętach, jeśli mocujemy lampę do ściany betonowej lub elewacji. Koszt wiertarki i kołków to już indywidualna kwestia, ale podstawowy zestaw na pewno się przyda.

Podobny artykuł Jak podłączyć czujnik ruchu do lampy z wyłącznikiem

Dodatkowe elementy, które ułatwią życie

Choć nie są absolutnie niezbędne, kilka dodatkowych elementów może znacząco ułatwić nam życie. Miernik uniwersalny (multimetr), kosztujący od 50 PLN, pozwoli na precyzyjne sprawdzenie napięcia, ciągłości obwodów, a nawet prądu. To narzędzie dla bardziej zaawansowanych majsterkowiczów, ale z pewnością warto rozważyć jego zakup. Latarka wydaje się oczywiste, ale w zaciemnionych zakamarkach instalacji okazuje się zbawienna. No i na koniec, dobry humor i cierpliwość. Instalacja elektryczna, choć prosta, wymaga skupienia i spokoju. Nie spieszmy się, dokładnie czytajmy instrukcje, a satysfakcja z działającego oświetlenia będzie gwarantowana. Przygotowanie to połowa sukcesu, więc zanim cokolwiek zaczniesz, upewnij się, że Twój warsztat instalatora jest kompletny!

Bezpieczeństwo przede wszystkim wyłącz zasilanie!

Absolutny fundament, żelazna zasada, mantra każdego elektryka bezpieczeństwo przede wszystkim! Praca z elektrycznością to nie zabawa, to poważna sprawa, która wymaga szacunku i odpowiedzialności. Nawet najprostsze podłączenie lampy z czujnikiem ruchu i zmierzchu zaczynamy od wyłączenia zasilania. Nie ma tu miejsca na kompromisy, na „na chwilkę”, na „przecież to tylko lampka”. Prąd nie wybacza błędów, a konsekwencje mogą być tragiczne porażenie prądem, pożar, uszkodzenie sprzętu.

Jak prawidłowo odciąć dopływ prądu?

Pierwszy i najważniejszy krok to odnalezienie skrzynki bezpiecznikowej. Zazwyczaj znajduje się ona w przedpokoju, korytarzu lub na klatce schodowej. Otwórz skrzynkę i zlokalizuj bezpiecznik lub wyłącznik nadprądowy, który odpowiada za obwód oświetleniowy, do którego będziemy podłączać lampę. Nie jesteś pewien, który to bezpiecznik? Najprościej jest wyłączyć wszystkie bezpieczniki gwarantowane odcięcie zasilania w całym domu! Możesz też skorzystać z metody prób i błędów wyłączaj po kolei bezpieczniki i sprawdzaj, czy światło w miejscu instalacji zgasło. Pamiętaj, żeby wyłączać bezpieczniki zdecydowanym ruchem, aż usłyszysz charakterystyczne kliknięcie. Po wyłączeniu bezpieczników, dla stuprocentowej pewności, użyj próbnika napięcia. Przyłóż próbnik do przewodów w miejscu, gdzie będziesz pracować. Jeśli lampka próbnika nie świeci prąd odcięty. Jeśli jednak lampka się zapala, to znaczy, że gdzieś popełniliśmy błąd i trzeba jeszcze raz upewnić się, że odpowiedni bezpiecznik został wyłączony.

Zobacz także Jak podłączyć lampę z czujnikiem ruchu schemat

Dodatkowe środki ostrożności przezorny zawsze ubezpieczony

Wyłączenie bezpieczników to podstawa, ale możemy pójść o krok dalej i zastosować dodatkowe środki ostrożności. Dla własnego komfortu psychicznego i zwiększenia bezpieczeństwa, można powiesić kartkę ostrzegawczą na skrzynce bezpiecznikowej, informującą, że trwają prace elektryczne i nie wolno włączać bezpieczników. To szczególnie ważne, jeśli w domu są inne osoby, które nie wiedzą o naszych pracach i mogłyby nieświadomie włączyć zasilanie. Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że masz suche ręce i stoisz na suchej powierzchni. Wilgoć i woda to sprzymierzeńcy prądu, a my chcemy uniknąć nieprzyjemnych niespodzianek. Jeśli pracujesz na drabinie, upewnij się, że jest stabilna i stoi na równym podłożu. No i na koniec, zdrowy rozsądek. Jeśli cokolwiek budzi Twoje wątpliwości, jeśli nie jesteś pewien, jak coś zrobić nie ryzykuj! Lepiej dwa razy się upewnić, lepiej zapytać kogoś bardziej doświadczonego, niż narazić siebie lub innych na niebezpieczeństwo. Elektryka to dziedzina, w której ostrożność i precyzja to najlepsze polisy ubezpieczeniowe.

Schemat podłączenia lampy z czujnikiem ruchu i zmierzchu krok po kroku

Mając już za sobą etap przygotowań i bezpieczeństwa, możemy wkroczyć w serce operacji schemat podłączenia lampy z czujnikiem ruchu i zmierzchu. To moment, w którym teoria zamienia się w praktykę, a z pozoru skomplikowane symbole na schemacie zaczynają nabierać realnych kształtów. Pamiętajmy, precyzja i cierpliwość to klucz do sukcesu. Podłączenie nie jest trudne, ale wymaga uwagi i trzymania się kroków.

Rozpoznanie przewodów kolory mają znaczenie

Pierwszym krokiem jest rozpoznanie przewodów. Standardowo w instalacjach elektrycznych stosuje się oznaczenia kolorystyczne, które ułatwiają identyfikację funkcji każdego przewodu. Przewód fazowy (L), odpowiedzialny za doprowadzenie prądu, najczęściej oznaczony jest kolorem brązowym lub czarnym. Przewód neutralny (N), zamykający obwód, ma kolor niebieski. Natomiast przewód ochronny (PE), zapewniający bezpieczeństwo w przypadku awarii, jest żółto-zielony. Czasami, szczególnie w starszych instalacjach, kolory mogą być inne, ale standard ten jest coraz powszechniejszy. Warto jednak zawsze potwierdzić identyfikację przewodów próbnikiem napięcia nawet jeśli kolory wydają się zgodne ze standardem. Nigdy nie polegajmy tylko na kolorach, pewność to podstawa.

Warto przeczytać także o Jak podłączyć czujnik ruchu do kilku lamp

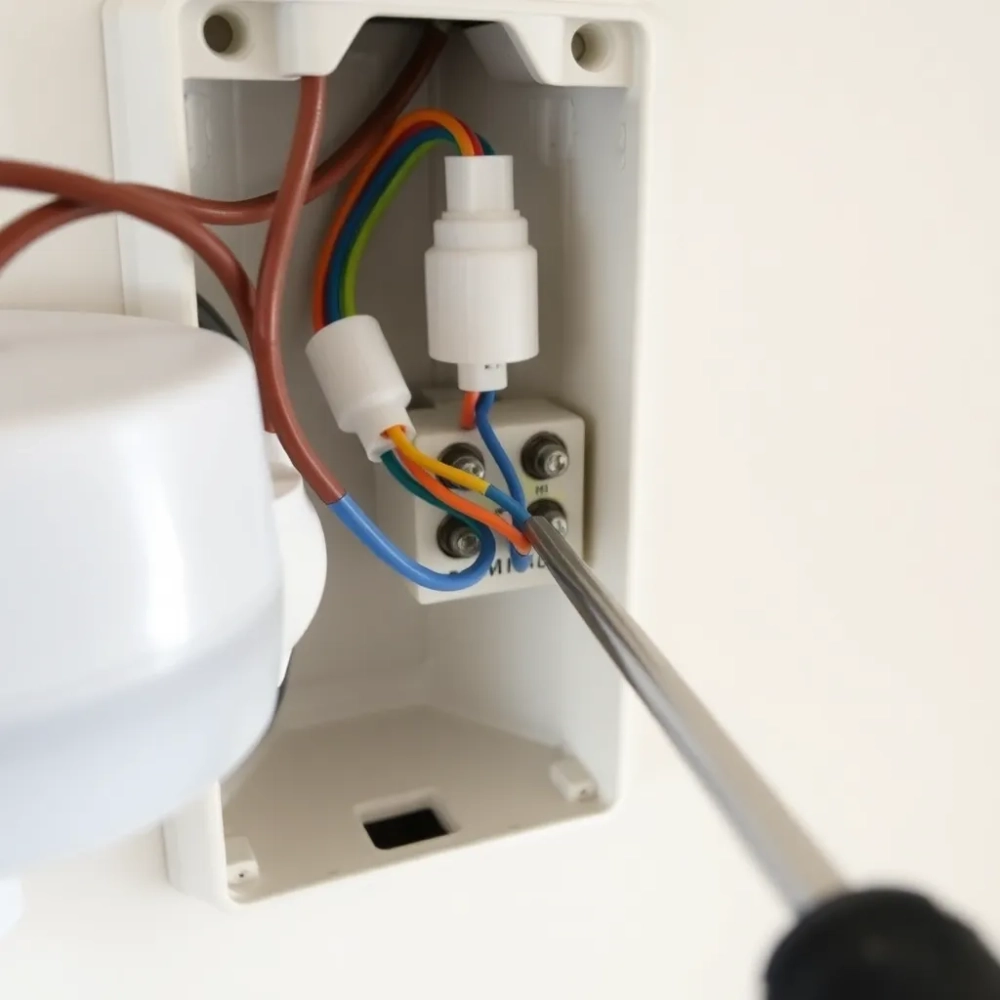

Podłączenie krok po kroku od zasilania do światła

Mamy zidentyfikowane przewody, możemy przystąpić do podłączenia. Schemat podłączenia zazwyczaj jest dołączony do lampy lub czujnika ruchu. Jeśli go nie mamy, bez problemu znajdziemy go w Internecie, wpisując model urządzenia lub ogólne hasło "schemat podłączenia lampy z czujnikiem ruchu". Zazwyczaj schemat jest bardzo prosty i intuicyjny. Krok 1: Zasilanie czujnika. Przewód fazowy (brązowy/czarny) podłączamy do zacisku oznaczonego literą L lub napisem "Faza" na czujniku. Przewód neutralny (niebieski) podłączamy do zacisku oznaczonego literą N lub napisem "Neutralny". Przewód ochronny (żółto-zielony) podłączamy do zacisku z symbolem uziemienia (trzy poziome kreski lub symbol uziemienia) lub napisem "PE". Krok 2: Podłączenie lampy. Z czujnika wychodzą zazwyczaj dwa przewody jeden fazowy i jeden neutralny (czasami tylko fazowy, jeśli lampa nie wymaga przewodu neutralnego). Przewód fazowy z czujnika podłączamy do zacisku fazowego (L) lampy, a przewód neutralny z czujnika (jeśli występuje) do zacisku neutralnego (N) lampy. Przewód ochronny lampy (jeśli występuje) łączymy z przewodem ochronnym instalacji zazwyczaj za pomocą złączki w puszce przyłączeniowej. Krok 3: Solidne połączenia. Wszystkie połączenia wykonujemy starannie, dokręcając śruby zacisków pewnie, ale nie za mocno, aby nie uszkodzić przewodów. Używamy złączek lub kostek elektrycznych, aby zapewnić trwałość i bezpieczeństwo połączeń. Krok 4: Izolacja połączeń. Po wykonaniu wszystkich połączeń, upewnijmy się, że żadne gołe przewody nie wystają i nie ma ryzyka zwarcia. Można dodatkowo zabezpieczyć połączenia taśmą izolacyjną, choć złączki i kostki elektryczne same w sobie zapewniają dobrą izolację. Krok 5: Estetyka i porządek. Przewody układamy estetycznie, spinamy opaskami zaciskowymi, chowamy do puszki przyłączeniowej. Porządek w instalacji to nie tylko kwestia estetyki, ale też ułatwienie ewentualnych przyszłych prac konserwacyjnych.

Różne typy czujników adaptacja schematu

Warto pamiętać, że na rynku dostępne są różne typy czujników ruchu i zmierzchu. Niektóre mają wbudowany czujnik zmierzchu, inne są oddzielne. Niektóre mają dodatkowe funkcje, np. regulację czasu świecenia, zasięgu, czułości. Schemat podłączenia może się nieznacznie różnić w zależności od modelu. Zawsze dokładnie czytaj instrukcję obsługi dołączoną do urządzenia. Jeśli masz wątpliwości, skorzystaj z poradnika online lub zapytaj na forum elektryków w Internecie znajdziesz mnóstwo informacji i pomocy. Generalna zasada jest jednak zawsze ta sama: zasilanie do czujnika, wyjście z czujnika do lampy, przewody ochronne połączone. Trzymając się tej logiki i schematu, podłączenie lampy z czujnikiem ruchu i zmierzchu stanie się proste i przyjemne!

Testowanie i konfiguracja czujnika ruchu i zmierzchu

Po zakończeniu prac montażowych i podłączeniu lampy, nadchodzi czas na kluczowy moment testowanie i konfiguracja czujnika ruchu i zmierzchu. To etap weryfikacji naszych wysiłków i dostrojenia urządzenia do naszych potrzeb. Prawidłowe ustawienia gwarantują komfort, bezpieczeństwo i energooszczędność. Nie bagatelizujmy tego kroku, to kropka nad "i" całej instalacji.

Pierwsze uruchomienie test działania

Zanim przejdziemy do konfiguracji, wykonajmy pierwsze uruchomienie. Włącz bezpiecznik, który wcześniej wyłączyliśmy. Jeśli wszystko podłączyliśmy prawidłowo, lampa powinna się zapalić na chwilę, a następnie zgasnąć. To znak, że czujnik zmierzchu zadziałał i czeka na zmrok lub ruch. Sprawdźmy, czy czujnik ruchu reaguje prawidłowo. Poruszajmy się w zasięgu czujnika. Lampa powinna się zapalić. Po ustaniu ruchu, po pewnym czasie (zależnym od ustawień), lampa powinna zgasnąć. Jeśli lampa nie zapala się w ogóle, sprawdź jeszcze raz wszystkie połączenia, upewnij się, że przewody są prawidłowo podłączone do zacisków. Jeśli lampa świeci cały czas, pomimo braku ruchu, możliwe, że czujnik zmierzchu nie działa prawidłowo lub ustawienia czułości są nieodpowiednie. W przypadku jakichkolwiek problemów, wyłącz bezpiecznik i jeszcze raz przeanalizuj schemat podłączenia. Czasami błąd tkwi w najmniejszym detalu źle dokręcona śrubka, nie do końca wsunięty przewód do złączki.

Konfiguracja parametrów dostosuj do swoich potrzeb

Większość czujników ruchu i zmierzchu oferuje możliwość regulacji parametrów. Najczęściej możemy regulować: czułość czujnika ruchu (zasięg), czas świecenia lampy po wykryciu ruchu, oraz próg zadziałania czujnika zmierzchu (natężenie światła). Regulacje zazwyczaj dokonuje się za pomocą małych pokręteł lub przełączników umieszczonych na obudowie czujnika. Czułość czujnika ruchu reguluje zasięg detekcji ruchu. Zbyt duża czułość może powodować fałszywe alarmy, np. reagowanie na przejeżdżające samochody lub poruszające się drzewa. Zbyt mała czułość może powodować, że czujnik nie będzie wykrywał ruchu w pożądanym obszarze. Ustaw czułość tak, aby czujnik reagował tylko na ruch w obszarze, który chcesz oświetlać. Czas świecenia ustala, jak długo lampa ma świecić po wykryciu ruchu. Zbyt krótki czas świecenia może być niewygodny, np. jeśli musisz dłużej otworzyć bramę. Zbyt długi czas świecenia to niepotrzebne zużycie energii. Dostosuj czas świecenia do swoich potrzeb, np. 30 sekund, 1 minuta, 5 minut. Próg zadziałania czujnika zmierzchu ustala poziom natężenia światła, przy którym czujnik zmierzchu zaczyna działać. Jeśli ustawisz próg zbyt nisko, lampa będzie włączać się zbyt wcześnie, np. w pochmurny dzień. Jeśli ustawisz próg zbyt wysoko, lampa będzie włączać się zbyt późno, np. dopiero w całkowitej ciemności. Ustaw próg tak, aby lampa włączała się o zmierzchu, kiedy zaczyna robić się ciemno. Eksperymentuj z ustawieniami, obserwuj, jak czujnik reaguje w różnych warunkach oświetleniowych i ruchowych. Dostosuj parametry tak, aby osiągnąć optymalny komfort i funkcjonalność.

Typowe problemy i rozwiązania FAQ instalatora

Podczas testowania i konfiguracji mogą pojawić się drobne problemy. Lampa włącza się w dzień. Sprawdź ustawienia czujnika zmierzchu. Próg zadziałania może być ustawiony zbyt nisko. Zwiększ próg lub wyłącz czujnik zmierzchu, jeśli chcesz, aby lampa działała tylko na ruch. Lampa nie reaguje na ruch. Sprawdź, czy czujnik ruchu jest włączony, czy nie jest zasłonięty. Sprawdź ustawienia czułości czujnika ruchu. Zwiększ czułość lub sprawdź, czy nie znajdujesz się poza zasięgiem czujnika. Lampa włącza się zbyt często, bez powodu. Sprawdź, czy w zasięgu czujnika nie ma źródeł zakłóceń, np. poruszających się drzew, krzewów, zwierząt. Zmniejsz czułość czujnika ruchu lub zmień kąt detekcji. Lampa migocze lub nie świeci pełną mocą. Sprawdź połączenia, czy nie ma luźnych przewodów. Sprawdź, czy lampa jest sprawna, czy żarówka nie jest przepalona (jeśli to lampa z wymiennym źródłem światła). W większości przypadków problemy są łatwe do rozwiązania, wystarczy chwila uwagi i logicznego myślenia. Pamiętaj, cierpliwość to klucz do sukcesu. Testowanie i konfiguracja to integralna część instalacji, która pozwala cieszyć się w pełni funkcjonalnym i sprawnym oświetleniem zewnętrznym. A satysfakcja z własnoręcznie wykonanej pracy jest nie do przecenienia!
