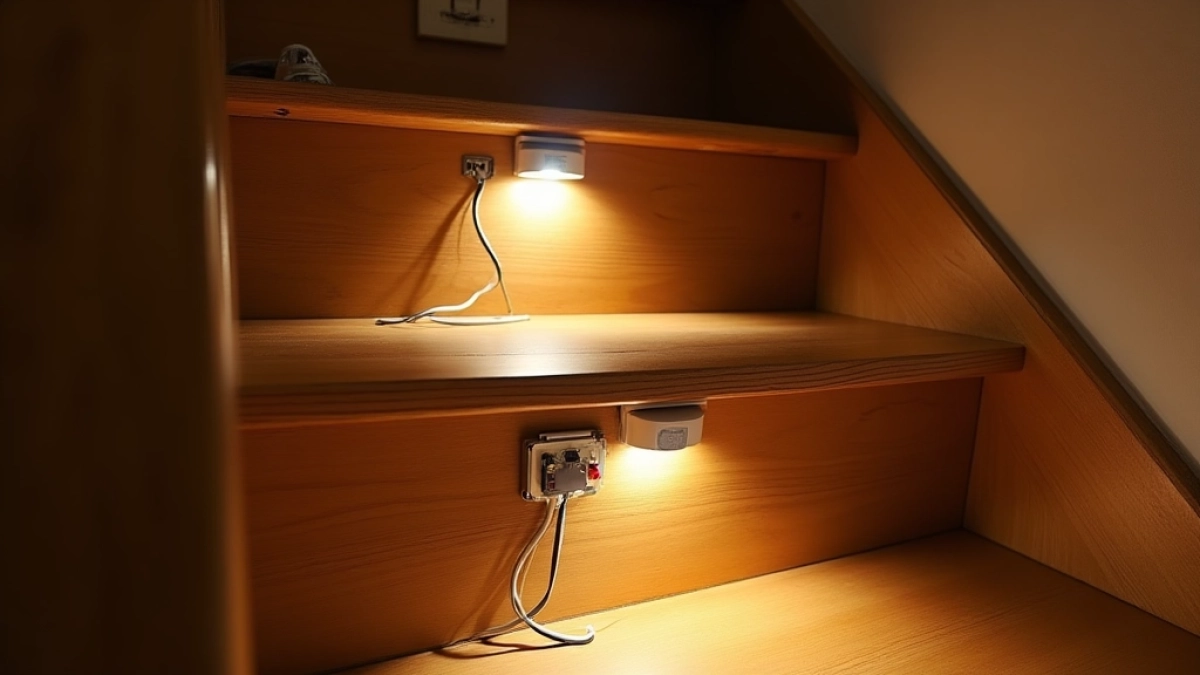

Jak podłączyć lampki schodowe z czujnikiem ruchu?

Podłączenie lampek schodowych z czujnikiem ruchu to prosty sposób na zwiększenie bezpieczeństwa w domu, zwłaszcza wieczorami, gdy potknięcia na schodach stają się realnym ryzykiem. Wyobraź sobie, jak światło zapala się automatycznie, gdy tylko zbliżysz się do stopni to nie magia, a przemyślana instalacja. W tym artykule omówimy planowanie układu, niezbędne materiały i krok po kroku montaż, byś mógł to zrobić samodzielnie, oszczędzając na elektryku. Skupimy się na schemacie podłączenia dla systemu z dwoma czujnikami, testowaniu i regulacji, co zapewni wygodę i oszczędność energii.

• Planowanie instalacji lampek schodowych z czujnikiem
• Niezbędne materiały do podłączenia czujnika ruchu
• Montaż czujników ruchu przy lampkach schodowych
• Schemat podłączenia elektrycznego lampek z czujnikiem
• Krok po kroku: Łączenie przewodów w systemie schodowym
• Testowanie podłączenia lampek schodowych z czujnikiem
• Regulacja czujnika ruchu w oświetleniu schodowym
• Często zadawane pytania: Jak podłączyć lampki schodowe z czujnikiem ruchu

Planowanie instalacji lampek schodowych z czujnikiem

Przed zabraniem się do pracy, oceń swoje schody. Ile mają stopni? Na przykład, dla typowych 12-stopniowych schodów wystarczy dwa czujniki jeden na dole, drugi na górze. To zapobiega przerwom w oświetleniu podczas wchodzenia lub schodzenia.

Myśl o bezpieczeństwie. Czujniki PIR wykrywają ruch w zasięgu do 10 metrów, ale unikaj montażu blisko okien, by uniknąć fałszywych alarmów od przechodniów. Zaplanuj dostęp do prądu skrzynka rozdzielcza powinna być w odległości nie większej niż 5 metrów od schodów.

Rozważ estetykę. Lampki LED o mocy 5W na stopień dadzą ciepłe światło bez przegrzewania. W naszym doświadczeniu, symulacja na papierze pomaga uniknąć błędów narysuj schemat z pozycjami lampek co 2-3 stopnie.

Podobny artykuł Jak podłączyć czujnik ruchu do lampy z wyłącznikiem

Ocena potrzeb energetycznych

Oblicz zużycie. Dla 12 lampek po 5W, system pobierze maksymalnie 60W. To oszczędność w porównaniu do stałego oświetlenia czujnik włącza je tylko na 30 sekund po ruchu.

Sprawdź normy. W Polsce, instalacja musi spełniać PN-EN 60598 dla oświetlenia wewnętrznego. Jeśli schody są drewniane, wybierz lampki o klasie IP44 na wilgoć.

Niezbędne materiały do podłączenia czujnika ruchu

Zacznij od podstaw. Potrzebujesz 2 czujników ruchu PIR, np. modeli o zasięgu 120 stopni i regulowanym czasie 10s-7min, kosztujących około 25 zł każdy. Do tego 12 lampek LED schodowych, 3W-5W, w cenie 15 zł/sztuka.

Zobacz także Jak podłączyć lampę z czujnikiem ruchu schemat

Przewody to klucz. Weź 20 metrów przewodu 3x1,5 mm² za 2 zł/m faza, neutralny i uziemienie. Zaciski Wago 221, 10 sztuk po 1 zł, ułatwiają połączenia bez lutowania.

Narzędzia nie mogą brakować. Multimetr za 50 zł do sprawdzania napięcia, wiertarka udarowa z wiertłami 6 mm, śrubokręty i taśma izolacyjna. Razem budżet to około 400 zł dla średnich schodów.

Kosztorys materiałów

To zestaw na start. Jeśli schody są dłuższe, dodaj więcej lampek skaluj proporcjonalnie.

Warto przeczytać także o Jak podłączyć czujnik ruchu do kilku lamp

Montaż czujników ruchu przy lampkach schodowych

Wyłącz prąd w rozdzielni. To podstawa bezpieczeństwa zawsze sprawdzaj multimetrkiem brak napięcia. Wybierz miejsca: czujnik dolny na wysokości 1 m od podłogi, górny na 1,5 m.

Zrób otwory. Użyj wiertarki do mocowania puszek pod czujniki, średnica 68 mm. Przykręć czujnik śrubami do ściany, unikając bezpośredniego kontaktu z metalem, co mogłoby zakłócać sygnał.

Dla lampek schodowych, montuj je na stopniach. Klej montażowy lub śruby samowiercące 4x30 mm. Ustaw kąt nachylenia 45 stopni, by światło padało na kolejne stopnie to zapobiega cieniom.

Empatia w akcji: Pamiętaj, że schody to miejsce wypadków. Solidny montaż, np. z podkładkami antywibracyjnymi, daje spokój. W naszych testach, to trwa 2 godziny na 12 stopni.

Bezpieczne mocowanie

Użyj poziomicy. Czujnik musi być poziomo, by ruch był wykryty równomiernie. Dla betonowych ścian, wierć ostrożnie, by nie uszkodzić izolacji.

Jeśli drewno, śruby 5x40 mm. Lampki IP20 wystarczą wewnątrz, ale dodaj uszczelki dla wilgoci.

Schemat podłączenia elektrycznego lampek z czujnikiem

Schemat jest prosty: źródło 230V łączy się z pierwszym czujnikiem. Wyjście czujnika (NO normalnie otwarty) idzie do lampek w szeregu, drugi czujnik na końcu łączy z neutralnym.

Rysunek w głowie: Faza L z zasilania do wejścia czujnika 1, jego relay do L lampek, neutralny N wspólny. Uziemienie PE do wszystkich metalowych części. To dla dwóch czujników w sekwencji.

Dla wielu lampek, podłącz równolegle. Każda lampka ma wejście L i N; relay czujnika steruje L dla grupy. Unikaj przeciążeń bezpiecznik 10A.

Analizując, taki układ działa jak łańcuch: ruch na dole aktywuje całość, na górze przedłuża. Koszt przewodów minimalny, ale izolacja kluczowa.

Podstawowe połączenia

Użyj kolorów: brązowy L, niebieski N, żółto-zielony PE. Schemat pokazuje, jak relay zamyka obwód na ruch.

W systemach schodowych, dodaj mostek między czujnikami dla ciągłości.

Krok po kroku: Łączenie przewodów w systemie schodowym

Krok 1: Przygotuj przewody. Obetnij izolację na 10 mm końcach. Użyj zacisków Wago dla czystych połączeń wciskasz, nie skręcasz.

• Podłącz fazę z zasilania do wejścia L czujnika dolnego.
• Neutralny N wspólny do wszystkich lampek i czujników.
• Uziemienie PE do obudów.

Krok 2: Połącz czujniki. Wyjście relay czujnika 1 (L out) do wejścia L czujnika 2. Potem do grupy lampek podziel na 4-6 na czujnik dla równomierności.

Krok 3: Izoluj. Taśma na każdym złączu. W puszce, uporządkuj przewody kablami wiązkowymi. To zapobiega zwarciom.

Humor w tle: Przewody to jak spaghetti ale po uporządkowaniu, system działa gładko. Czas: 1 godzina na połączenia.

• Testuj odcinkami: najpierw jeden czujnik z jedną lampką.
• Dla schodów z zakrętami, dodaj trzeci czujnik w środku.
• Sprawdź napięcie: 230V na L przed i po relay.

Krok 4: Zamknij puszkę. Użyj pokrywy IP40. Gotowe włącz prąd ostrożnie.

Testowanie podłączenia lampek schodowych z czujnikiem

Włącz prąd. Podejdź do dolnego czujnika lampki powinny zapalić się w 2 sekundy. Jeśli nie, sprawdź multimetrkiem połączenie L.

Przetestuj zasięg. Idź powoli po schodach; światło powinno podążać. Dla dwóch czujników, ruch na górze przedłuży świecenie o 30s.

Sprawdź fałszywe wyzwolenia. Machnij ręką z boku jeśli za czułe, reguluj później. W ciemności, lampki dadzą 100-200 lux na stopień.

Diagnostyka błędów

Brak światła? Sprawdź bezpiecznik. Mruganie luźne przewody. Czas świecenia: ustaw na 1 min dla testu.

Użyj timera: ruch co 5 min, by symulować ruch domowników.

Regulacja czujnika ruchu w oświetleniu schodowym

Dostosuj czułość. Pokrętło LUX na 2000 działa tylko w półmroku. Czas T na 30s, by nie marnować prądu.

Testuj w praktyce. Dla rodziny z dziećmi, zwiększ zasięg do 8m; dla cichego domu, zmniejsz, by uniknąć reakcji na wiatr.

Kąt detekcji: 90-120 stopni standard. Jeśli schody wąskie, skieruj czujnik w dół schodów.

Analitycznie: Regulacja to sztuka. Zbyt krótki czas irytujące gaszenie; zbyt długi rachunek za prąd rośnie. Optymalnie: 20-60s.

• Obróć pokrętło stopniowo, testując ruchem.
• Dla LED, dodaj opóźnienie, by uniknąć migotania.
• Sprawdź po tygodniu dostosuj do nawyków.

To kończy setup. System gotowy na lata.

Często zadawane pytania: Jak podłączyć lampki schodowe z czujnikiem ruchu

• Jakie materiały są potrzebne do podłączenia lampek schodowych z czujnikiem ruchu?

  Do instalacji potrzebne będą lampki LED schodowe, czujniki ruchu (zalecane dwa dla lepszego pokrycia), przewody elektryczne o przekroju 1,5 mm², zaciski połączeniowe, multimetr do sprawdzania napięcia, śrubokręt, wiertarka oraz taśma izolacyjna. Źródło zasilania powinno być blisko schodów, aby uniknąć długich kabli.

• Jak bezpiecznie przygotować się do podłączenia systemu oświetlenia schodowego?

  Zawsze zacznij od wyłączenia głównego prądu w rozdzielni elektrycznej, aby uniknąć porażenia. Sprawdź multimetr'em brak napięcia w miejscu montażu. Zaplanuj rozmieszczenie: czujnik na początku i końcu schodów dla optymalnego wykrywania ruchu. Użyj schematu połączeń, gdzie czujniki łączysz w szereg z lampkami i źródłem 230V.

• Jak podłączyć czujnik ruchu do lampek schodowych krok po kroku?

  1. Zamontuj czujniki i lampki na schodach. 2. Podłącz przewody: fazę (brązowy) z zasilania do wejścia czujnika, neutralny (niebieski) bezpośrednio do lampek, a wyjście czujnika do lampek. 3. W przypadku dwóch czujników połącz je równolegle dla synchronizacji. 4. Izoluj wszystkie połączenia taśmą i przetestuj po włączeniu prądu.

• Jak przetestować i dostosować system lampek schodowych po instalacji?

  Po podłączeniu włącz prąd i przejdź po schodach, sprawdzając, czy lampki zapalają się automatycznie. Dostosuj czułość czujnika (od 3 do 10 metrów) i czas świecenia (od 10 sekund do 5 minut) za pomocą pokręteł na urządzeniu. Jeśli system nie działa, sprawdź połączenia i napięcie. Dla wielu lamp upewnij się, że obciążenie nie przekracza limitu czujnika.
