Dobór fundamentu pod słup oświetleniowy – poradnik

Redakcja 2026-03-07 23:08 / Aktualizacja: 2026-03-16 19:03:54 | Udostępnij:

Słuchaj, stawiasz słup oświetleniowy i nagle wiatr go kładzie na bok koszmar, który widziałem nie raz na budowach. Fundament to nie jakaś tam dziura w ziemi, tylko klucz do stabilności, a dobór zależy od gruntu, obciążenia słupa i lokalnych warunków. Rozłożę ci to na części: rodzaj i granulometrię gruntu, zagęszczenie, bliskość skarp, przemarzanie oraz inne pułapki jak woda czy wiatr. Wybierzesz prefabrykat czy wylejesz beton decyzja po analizie, bo błędy kosztują fortunę w remontach. Chodź, ogarnijmy to krok po kroku, żeby twój słup stał jak skała.

Dobór fundamentu do słupa oświetleniowego

Złożoność fundamentowania słupa w gruncie

Fundament pod słup oświetleniowy to nie prosta sprawa, bo grunt żyje swoim życiem osiada, puchnie od mrozu czy przesuwa się pod wpływem sił. Musisz liczyć masę słupa, jego wysokość od 6 do 12 metrów, materiał jak stal czy aluminium, plus strefę wiatrową w Polsce od I do IV. Standardowe wymiary to średnica 30-60 cm i wysokość 80-150 cm, ale dobór prefabrykowanego bloku czy wylewanego łanu zależy od obliczeń nośności. Norma PN-EN 1997-1 każe zrobić analizę geotechniczną, bo bez niej ryzykujesz wywrotkę konstrukcji. Pamiętaj, że obciążenie wiatrem może dochodzić do kilkunastu kN, więc fundament musi to udźwignąć.

Obliczanie zaczyna się od momentu obalający M = F_wiatr * h_słupa / 2, gdzie F to siła wiatru z PN-EN 1991-1-4. Nośność gruntu R_d = R_u / γ_R, z γ_R=1,4 dla stali. Dla słupa 8m w strefie II, masa 200 kg, fundament minimum ø40 cm na 100 cm głębokości w piasku. Prefabrykaty oszczędzają czas, ale wylewany beton lepiej dopasujesz do niestandardowego gruntu. Zawsze sprawdzaj wytrzymałość na ścinanie i wyrywanie.

Kompleksowość to podstawa grunt nie jest betonem, rusza się pod obciążeniem dynamicznym od latarni czy przejeżdżających aut. Badanie geotechniczne z sondowaniami CPT daje parametry jak moduł odkształcenia E od 5 MPa w glinie do 50 MPa w żwirze. Bez tego projektujesz na ślepo, a słup kiwa się po roku. W 2024 roku nowe wytyczne ITB podkreślają symulacje FEM dla precyzji.

Porównanie prefabrykatu i wylewanego

  • Prefabrykowany: szybszy montaż, standard ø35-55 cm, h=90-140 cm, tańszy na prostych gruntach, ale mniej elastyczny.
  • Wylewany: idealny pod trudne warunki, beton C20/25 z zbrojeniem ø12 mm, głębszy do 1,8 m, droższy o 30-50%.

Wybór zależy od skali na parkingach prefabrykaty, na autostradach wylewane dla trwałości 50 lat.

Rodzaj gruntu a wybór fundamentu słupa

Rodzaj gruntu decyduje o wszystkim glina spuchnie od deszczu i wyciśnie słup, piasek osiadnie pod masą, a skała trzyma jak beton. W Polsce dominują lessy i gliny, więc dla słupa 10m w strefie III potrzebujesz fundamentu ø50 cm na 120 cm w glinie cohesive. Norma PN-B-03020 klasyfikuje grunty na klasy nośności od A (skały) do E (torfy). Zawsze bierz próbki i testuj CBR dla ruchu drogowego obok.

Na piaskach średnich prefabrykat ø40 cm wystarczy dla słupa 150 kg, ale w glinie idź w wylewany z ławą ø60 cm. Stateczność sprawdź wzorem φRd ≥ Ed, gdzie φ to współczynnik nośności gruntu. Glina puchnie o 10-15% w wodzie, więc dodaj drenaż. Ekspert geotechnik mówi: „Piasek to marzenie, glina to walka o każdy centymetr”.

Wykres pokazuje typowe nośności wybierz fundament proporcjonalnie, np. w żwirze prefab ø30 cm, w glinie wylewany ø55 cm. Unikniesz osiadania o 5-10 cm po roku.

Warunki gruntowe zmieniają się z głębokością, więc sonduj do 3m. W lessach podmokłych idź w pale, ale dla słupów oświetleniowych blok betonowy z kotwą wystarcza.

Granulometria gruntu przy doborze fundamentu

Granulometria to skład ziaren pył i ił słabo trzymają słup, żwir i głazy dają kotwicę. Badanie sitowe PN-B-04481 pokazuje frakcje: poniżej 0,063 mm to pył, 0,063-2 mm piasek, powyżej żwir. Dla fundamentu pod słup 9m potrzebujesz min. 30% frakcji >2 mm, inaczej osiadanie pod wiatrem 20 m/s. W piaskach pylastych nośność spada o 40%, więc powiększ ø do 50 cm.

Interpretacja sita: krzywa granulometryczna ciągnie się od D10 do D60, współczynnik U = D60/D10 >4 dla piasków dobrze sortowanych. Słabe grunty wymagają wylewanego fundamentu z rdzeniem żwirowym. Przykładowo, grunt z 20% pyłu zagęść i dodaj wapno dla stabilizacji. To podstawa doboru, bo drobne cząstki migrują z wodą.

Praktyka pokazuje, że w gruntach gruboziarnistych prefabrykaty trzymają 25 lat bez pęknięć. Zrób analizę w laboratorium koszt 500 zł, oszczędza tysiące na remoncie. Dla strefy wiatrowej IV granulometria musi dać R>300 kPa.

  • Drobny pył (<0,002 mm): słaba nośność, unikaj lub stabilizuj.
  • Piasek średni (0,2-0,6 mm): optymalny dla ø35-45 cm.
  • Żwir (2-20 mm): max nośność, prefab h=80 cm wystarcza.

Zagęszczenie gruntu dla stabilnego fundamentu

Zagęszczenie to klucz do wytrzymałości luźny grunt zapada się pod słupem 300 kg, zagęszczony na 95-98% Proctor standard trzyma jak skała. Norma PN-EN 1997-1 wymaga γ_d ≥ 0,95 γ_max z testu Proctora. Dla słupa w strefie II ubijaj warstwami po 20 cm wibratorem, inaczej stateczność spada o 30%. W piaskach celuj w 98%, w glinach 95% wystarcza.

Metody zagęszczenia: płytą wibracyjną dla płytkich fundamentów, walec dla ław. Kontrola penetracją stożka CPT opór qc >2 MPa to zielone światło. Bez tego słup przechyla się o 2-3 stopnie po roku. Wylewany beton lubi zagęszczony grunt pod ławą.

Obliczenie: moduł E = f(γ_d), wzrost o 1% daje +20% nośności. Na budowach 2024 testy nuklearne gęstościowe stały się standardem dla precyzji. Prefabrykaty wymagają idealnego podłoża, bo nie dopasujesz.

Luźny grunt to recepta na awarię widziałem słupy na parkingu, które osiadły 15 cm po deszczach. Zagęśćciewłaściwie, a ulga gwarantowana na dekady.

Skarpy i uskoki a fundament słupa oświetleniowego

Blisko skarpy czy uskoku? Ryzyko zsuwu gruntu ciągnie słup w dół fundament musi być głębszy o 50% lub szerszy. Norma PN-EN 1997-1 każe analizować stabilność skarpy β>30° wymaga ławy ø60 cm. Uskoki geologiczne to pułapka na pęknięcia, sonduj i omijaj lub wzmacniaj geokratą. Dla słupa 12m distans min. 3m od krawędzi skarpy 2m wysokości.

Wysokość skarpy h_skarpa wpływa na moment zsuwu T = c * A + W * cosβ * tanφ. Przy uskoku powiększ fundament do h=150 cm z zbrojeniem. W terenach pagórkowatych wylewany blok z kotwą stalową ø16 mm. To ratuje przed zjazdem całej konstrukcji.

Mapa geologiczna regionu pokazuje uskoki w Małopolsce częste, więc podwój ostrożność. Prefabrykaty tu słabo, bo nie anchorują w niestabilnym gruncie. Bezpieczeństwo pieszych na pierwszym miejscu.

Zsuw po burzy to trauma głębszy fundament daje spokój, słup stoi niewzruszony.

Przemarzanie gruntu w doborze fundamentu

Przemarzanie w Polsce sięga 1,2-1,5 m wg mapy ITB 2023, więc fundament poniżej tej linii, bo zamarznięty grunt puchnie o 9% i wyrywa słup. Norma PN-81/B-03020 wymaga głębokości d_z > h_przem, dla Krakowa 1,4 m. W strefie IV wiatru ø50 cm na 140 cm chroni przed cyklicznym unoszeniem. Drenaż żwirowy odprowadza wodę.

Obliczenie podniesienia Δh = n * h_przem, n=0,09 dla wód gruntowych wysoko. Wylewany beton z izolacją termiczną XPS pod spodem. Prefabrykaty z przedłużką do 160 cm dla północy Polski. Zima 2023 pokazała, ile słupów padło bez tego.

Mapy regionalne: Pomorze 1,5 m, Mazowsze 1,3 m pobierz z IMGW. W gruntach ilastych puchnięcie mocniejsze, więc +20 cm głębokości. Stabilność na mrozy gwarantowana.

  • Południe PL: 1,0-1,2 m, prefab ø40 cm.
  • Środek: 1,3 m, wylewany ø50 cm.
  • Północ: 1,4-1,5 m, z drenażem.

Inne czynniki wpływające na fundament słupa

Woda gruntowa, wiatry dynamiczne i ruch uliczny to holistyczne podejście do fundamentu. Wysoki poziom wody obniża nośność o 50%, więc pompuj lub dodaj filtr drenażowy. Obciążenia od latarni LED 50W to +10 kg, ale wibracje od tirów mnożą siły 1,5 raza. Norma PN-EN 1991-1-4 dla wiatru gustawowego do 30 m/s w strefie IV.

Formuła na wyrywanie F_rd = π * ø * d * τ_gruntu, τ=50 kPa w piasku. Ruch drogowy wymaga ø+10 cm. Wilgotność gruntu >20% stabilizuj cementem. Dla słupów hybrydowych z panelami PV fundament x2 mocniejszy.

W 2024 dane z GUS pokazują 15% awarii słupów od wibracji. Cytat inżyniera: „Woda i wiatr to duet marzeń geotechnika zawsze walczysz”. Integruj z innymi czynnikami dla pełnej stabilności.

Holistycznie: analiza + normy = słup na lata, bez niespodzianek.

Pytania i odpowiedzi: Dobór fundamentu do słupa oświetleniowego

  • Jaki fundament wybrać pod słup oświetleniowy: prefabrykowany czy wylewany?

    Prefabrykowany jest szybki w montażu i dobry na stabilne grunty, ale wylewany lepiej dopasujesz do lokalnych warunków np. na glinie czy piasku. Wybór zależy od obciążenia słupa, masy i gruntu; zawsze sprawdź nośność, bo prefab nie zawsze da radę z wiatrem w strefie III.

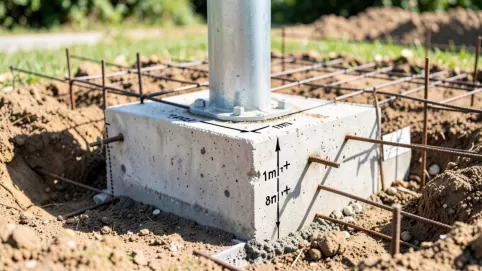

  • Jakie są standardowe wymiary fundamentu pod słup oświetleniowy?

    Wysokość osadzenia to zazwyczaj 80-150 cm, średnica 30-60 cm im cięższy i wyższy słup (np. 8-12 m z oprawą LED), tym głębszy i szerszy dół. Dla słupa 10 m w strefie wiatrowej II liczymy na podstawie masy (ok. 100-300 kg) i norm PN-EN 40.

  • Jak rodzaj i zagęszczenie gruntu wpływa na dobór fundamentu?

    Glina puchnie od wody, piasek osiada, żwir trzyma najlepiej zrób badanie sitowe i zagęść grunt na 95-98%, bo luźny to prosta droga do kiwania się słupa. Na słabym gruncie idź w głębszy fundament lub pale, unikniesz remontów po roku.

  • Jaka głębokość fundamentu ze względu na przemarzanie gruntu w Polsce?

    Przemarzanie sięga tu do 1,5 m, więc osadź słup poniżej tej linii, inaczej zima wyciągnie go jak chwast. Wylewaj beton min. 20 cm powyżej gruntu, by woda nie podmywała to podstawa stateczności.

  • Czy zawsze нужна analiza geotechniczna przed doborem fundamentu?

    Tak, bo grunt to żywy temat: woda gruntowa, uskoki, skarpy czy ruch uliczny zmieniają wszystko. Zrób sondowanie i oblicz nośność wg PN-EN 1997, inaczej ryzykujesz pęknięcia lub wywrotkę pod wiatrem kompleksowa analiza to must-have.
