Fundament pod słupy oświetleniowe – dobór i montaż

Wyobraź sobie, że stawiasz słup oświetleniowy na posesji czy przy drodze, a po pierwszym silnym wietrze konstrukcja zaczyna się chwiać jak pijany marynarz to koszmar, który spotyka niejednego instalatora. Kluczem do stabilności jest solidny fundament, który musi trzymać słup niezależnie od porywów wiatru czy mrozów. W tym tekście rozłożymy na czynniki pierwsze rodzaje fundamentów, ich wymiary i głębokości osadzenia, a także montaż kotew i prefabrykatów, żebyś mógł wybrać rozwiązanie dopasowane do terenu i wysokości słupa. Dzięki temu unikniesz awarii i będziesz spać spokojnie.

• Rodzaje fundamentów pod słupy oświetleniowe
• Wymiary fundamentów do słupów oświetleniowych
• Głębokość osadzenia fundamentu słupa
• Dobór fundamentu do wysokości słupa
• Montaż kotew w fundamencie słupa
• Prefabrykowane fundamenty betonowe B50 B60
• Wykonanie wylanego fundamentu pod słup
• Pytania i odpowiedzi o fundamencie pod słupy oświetleniowe

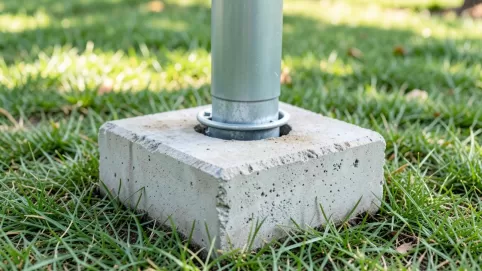

Rodzaje fundamentów pod słupy oświetleniowe

Podstawowy podział fundamentów pod słupy oświetleniowe zaczyna się od dwóch głównych typów: bezpośredniego zabetonowania w gruncie i montażu na gotowych blokach prefabrykowanych. Pierwszy sposób sprawdza się w prostych instalacjach, gdzie słup wbijamy prosto w wykop i zalewamy betonem tanio i szybko, ale wymaga precyzyjnego obliczenia głębokości. Drugi, z kotwami, pozwala na demontaż i regulację, co jest kluczowe przy większych projektach ulicznych. Wybór zależy od warunków gruntowych: na piachu czy glinie lepiej postawić na prefabrykat, bo słaby grunt lubi osiadać. Normy PN-EN 40 narzucają tu minimalne wymagania, by konstrukcja wytrzymała obciążenia dynamiczne.

Bezpośrednie osadzenie słupa w betonie to klasyka dla niskich słupów do 6 metrów, gdzie stopa słupa tonie w masie betonowej na głębokość 1 metra. Taki fundament nie potrzebuje kotew, ale otwory na kable trzeba zaplanować z wyprzedzeniem, wiertłem w szablonie. Wadą jest brak elastyczności wymiana słupa oznacza kucie betonu. Zaletą prostota i niski koszt materiałów. W posesjach prywatnych ten typ dominuje, bo nie wymaga ciężkiego sprzętu.

Montaż na kotwach fundamentowych to rozwiązanie dla profesjonalistów, gdzie betonowy blok z wystającymi prętami czeka na stopę słupa. Kotwy, zazwyczaj fi 16-20 mm, przenoszą siły na grunt, a beton klasy C25/30 zapewnia wytrzymałość. Ten rodzaj pozwala na szybki montaż i demontaż, idealny przy drogach czy parkingach. Pamiętaj o zbrojeniu prętami fi 12 mm w kwadracie, by uniknąć pęknięć. W słabym gruncie dodaj więcej kotew dla lepszego zakotwienia.

Sprawdź Montaż Fundamentów Pod Słupy Oświetleniowe Cena

Wymiary fundamentów do słupów oświetleniowych

Wymiary fundamentu pod słup oświetleniowy dobiera się indywidualnie, ale standardowo średnica podstawy oscyluje wokół 30-60 cm, w zależności od masy i wysokości słupa. Dla lekkich LED-ów na 4 metrach wystarczy 30 cm średnicy i 80 cm głębokości, co rozkłada siły na małej powierzchni. Przy cięższych konstrukcjach 10-metrowych idź w 50-60 cm, by grunt nie uległ ugięciu. Szerokość zawsze zwiększasz na luźnych gruntach, jak piach, o 20 procent. Kluczowe jest dopasowanie do stopy słupa zmierz otwory fabryczne.

Objętość betonu oblicza się wzorem πr²h, gdzie r to promień podstawy, h głębokość dla 40 cm średnicy i 1 m głębokości wyjdzie około 0,13 m³ mieszanki. Zbrojenie prętami fi 10-12 mm w dwóch kierunkach zapobiega rysom. Wymiary zależą też od strefy wiatrowej: w nadmorskich rejonach dodaj 15 cm do średnicy. Tabela poniżej ilustruje typowe proporcje dla różnych słupów.

Na podstawie tej tabeli widać, jak wymiary rosną proporcjonalnie do obciążeń wyższy słup wymaga szerszej podstawy, by siły rozłożyć równomiernie. W praktyce zawsze sprawdzaj projekt statyczny, bo lokalne normy mogą narzucać większe gabaryty. Dla bezpieczeństwa dodaj 10 cm marginesu na gliniastym terenie.

Zobacz Dobór fundamentu do słupa oświetleniowego

Głębokość osadzenia fundamentu słupa

Głębokość osadzenia słupa oświetleniowego zależy przede wszystkim od typu gruntu i wysokości konstrukcji reguła 1/6 do 1/5 całkowitej wysokości słupa daje solidną bazę. Na stabilnym gruncie skalistym wystarczy 1/6, czyli dla 6-metrowego słupa 1 metr dziury. W piachu czy glinie kop 1/5, bo mróz i woda powodują osiadanie. Zawsze uwzględnij strefę przemarzania gruntu w Polsce do 1,4 m na północy. To zapobiega wypychaniu słupa na wierzch zimą.

Przykład dla 6-metrowego słupa: 1-1,2 m głębokości to minimum, co trzyma konstrukcję przed wichurami do 120 km/h. Wykop o średnicy 40 cm wypełniasz betonem C20/25 zbrojonym koszowo. Jeśli grunt słaby, dodaj żwir na dno 20 cm dla drenażu. Testuj nośność sondą, zanim wylejesz lepiej dmuchać na zimne. Taka głębokość minimalizuje ryzyko przewrotki.

Wysokie słupy powyżej 8 m wymagają osadzenia na 1,5-2 m, zwłaszcza w terenach pagórkowatych. Zależy to od obliczeń inżynierskich wg PN-EN 1997-1, gdzie uwzględniasz ciśnienie wiatru. W prefabrykatach głębokość bloku to 80-150 cm, ale całość zakopujesz głębiej. Pamiętaj o otworach na kable 50 mm średnicy, uszczelnione.

Sprawdź Fundament pod słup oświetleniowy wymiary

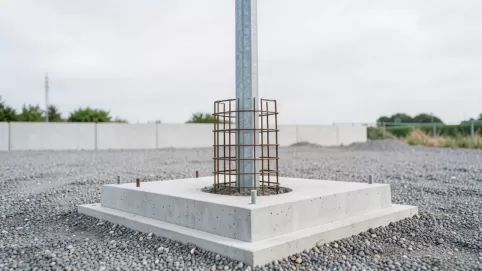

Dobór fundamentu do wysokości słupa

Dobór fundamentu do wysokości słupa oświetleniowego to sztuka proporcji: im wyższy słup, tym głębszy i szerszy fundament, by zrównoważyć moment pochylający od wiatru. Dla słupów 4-6 m starczy 80-100 cm głębokości i 30-40 cm średnicy lekka konstrukcja nie wywiera dużych sił. Powyżej 8 m zwiększ o 30 procent, bo wysokość kwadratowo potęguje obciążenia. Na luźnym gruncie mnoż objętość betonu przez dwa. To reguła prosta jak drut.

Przykładowo, 6-metrowy słup na posesji: fundament 1 m głęboki, 40 cm średnicy, beton C25/30. Dla 12-metrowego przy drodze: 2 m głębokości, 60 cm średnicy, z kotwami. Wykres poniżej pokazuje zależność wyższa konstrukcja wymaga wykładniczej głębokości dla bezpieczeństwa.

Takie dopasowanie zapobiega kiwaniu się słupa z doświadczenia wiem, że niedoszacowanie kończy się kosztownymi poprawkami. Zawsze konsultuj z geotechnikiem na nowych budowach.

Wysokość słupa decyduje też o klasie betonu: do 6 m C20/25, wyżej C30/37. Zbrojenie fi 12-16 mm w słupach powyżej 10 m to mus, by pręty nie pękały.

Montaż kotew w fundamencie słupa

Montaż kotew w fundamencie słupa zaczyna się od precyzyjnego rozstawu zazwyczaj 100-300 mm między prętami, dopasowanego do otworów w stopie słupa. Cztery kotwy w kwadracie 200x200 mm to standard dla średnich konstrukcji, przenoszący siły ścinające. Użyj prętów gwintowanych M20-M24, ocynkowanych na gorąco przeciw korozji. Zabetonuj je z hakami na końcu dla lepszego zakotwienia. Błąd w rozstawie powoduje wibracje i pęknięcia betonu z czasem.

Krok po kroku: wybierz szablon montażowy od producenta słupa, osadź kotwy w świeżej mieszance, sprawdź pion poziomicą. Czekaj 7 dni na wiązanie betonu C25/30 przed dokręceniem. Otwory na kable rurką PCV 50 mm obok kotew. W słabym gruncie dodaj sześć kotew w heksagonie. To zapewnia stabilność na lata.

• Zmierz rozstaw otworów w stopie słupa klucz do dopasowania.
• Użyj kotew z hakiem 90° na końcu dla 30% lepszego trzymania.
• Zabezpiecz gwinty folią przed betonem.
• Dokręcaj nakrętki momentem 200 Nm po utwardzeniu.
• Sprawdź pion po montażu odchylenie max 1/1000 wysokości.

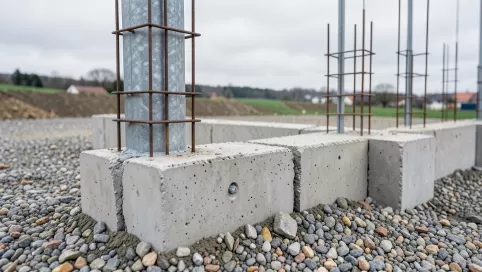

Prefabrykowane fundamenty betonowe B50 B60

Prefabrykowane fundamenty betonowe klasy B50 czy B60 to gotowe bloki z zbrojeniem, oszczędzające czas na budowie waży 500-1000 kg, z gotowymi kotwami. Klasa B50 odpowiada C25/30, wytrzymując 50 MPa na ściskanie, idealna pod słupy do 8 m. B60 dla wyższych, z prętami fi 16 mm. Transportują je dźwigiem, osadzają w wykopie głębszym o 20 cm. Zaleta: brak robót mokrych, montaż w deszczu. Minus: wyższy koszt początkowy, ale oszczędność na robociźnie.

Do słupa 6 m wybierz blok B50 o wymiarach 40x40x100 cm, z rozstawem kotew 200 mm. W glinie zakop na 1,2 m, dodaj podsypkę żwirową. Otwory na kable fabryczne, uszczelnione. Spełniają PN-EN 40 bez dodatkowych obliczeń. W 2023 roku popularność prefabrykatów wzrosła o 40% dzięki szybkiemu montażowi.

Porównanie z wylanym: prefabrykat szybszy o 70%, ale cięższy w transporcie. Użyj pod wysokimi słupami w strefach wiatrowych, gdzie stabilność priorytetem. Zawsze sprawdzaj certyfikat bloku na wytrzymałość.

Wykonanie wylanego fundamentu pod słup

Wykonanie wylanego fundamentu pod słup oświetleniowy wymaga solidnego wykopu o głębokości 1/6 wysokości słupa, średnicy 1,5 raza stopy. Na dno 20 cm żwiru dla drenażu, potem zbrojenie koszowe fi 10 mm. Mieszanka C25/30 w proporcji 1:2:3 (cement:piasek:kruszywo), wibruj dla gęstości. Osadź szablon pod kotwy lub bezpośrednio stopę słupa. Wylewaj w suche dni, osłaniaj folią. To podstawa trwałości.

• Wykop: prostokątny lub okrągły, nachylony na dnie dla odpływu wody.
• Zbrojenie: pręty fi 12 mm, rozstaw 15 cm, kotwy z hakami.
• Beton: klasy C25/30, konsystencja S3, wibracja igłą.
• Otwory na kable: rurki karbowane 50-75 mm.
• Utwardzanie: 28 dni, pierwsze 7 pod folią wilgotną.
• Kontrola: pion i poziom po 24h.

Cały proces trwa 2-3 dni na słup, ale daje pełną kontrolę nad jakością. W słabym gruncie dodaj pale CFA dla nośności. Unikniesz tak awarii, które kosztują tysiące na poprawki. Zawsze mierz grunt przed startem to inwestycja w spokój.

Pytania i odpowiedzi o fundamencie pod słupy oświetleniowe

• Jaką głębokość powinien mieć fundament pod słup oświetleniowy?

  Słuchaj, głębokość to podstawa wszystkiego zależy od wysokości słupa, gruntu i montażu. Standardowo liczymy 1/6 do 1/5 wysokości, czyli dla 6-metrowca dziura na 1-1,2 m. Na glinie czy piachu idź głębiej, na skałach mniej. Wysokie słupy ponad 8 m? Dodaj 20-30% ekstra, bo wiatr nie wybaczy.

• Jak dobrać wymiary fundamentu pod słup oświetleniowy?

  Wysokość fundamentu 80-150 cm: 80 cm starczy pod 4-6 metrowe, 150 cm pod te powyżej 10 m. Średnica 30-60 cm pod lekkie LED-y dasz radę z węższą, pod ciężary szerszą, zwłaszcza na luźnym gruncie. Dopasuj do masy i wiatru, bo wyższy słup to jak wysokie drzewo korzenie muszą być mocne.

• Jaki sposób montażu słupa na fundamencie wybrać?

  Dwa główne: bezpośrednie zabetonowanie w gruncie albo prefabrykat z kotwami. Kotwy rozstawiasz co 100-300 mm, idealnie pod otwory w stopie słupa np. cztery w kwadracie 200x200 mm. Zbrojenie fi12-16 mm i szablon z fabryki, żeby nic nie kiwało się z czasem.

• Jaki beton użyć do fundamentu pod słup oświetleniowy?

  Weź C25/30 wytrzymały na mróz, wiatr i wszystko, co rzuci zima. Zrób otwory na kable od razu, bo później to męka. Prefabrykaty zbrojone betonowe ułatwiają życie, ale zawsze sprawdź PN-EN 40, żeby kotwy nie puściły przy pierwszej burzy.

• Czy prefabrykowany fundament jest lepszy niż bezpośrednie zabetonowanie?

  Prefabrykaty wygrywają czasem montażu i precyzją wrzucasz blok, kotwisz i gotowe, super na ulice czy parki. Zabetonowanie na miejscu tańsze dla posesji, ale grunt musisz zbadać. Na słabym terenie prefabrykat to pewniak, unikniesz przewrotek.
