Fundamenty do słupów oświetleniowych: wymiary i rodzaje

Stawiasz słup oświetleniowy i drżysz na myśl, że pierwszy silniejszy wiatr położy całość na łopatki, a ty będziesz musiał kopać od nowa. Tu nie chodzi o zwykłe wkopanie masztu w ziemię to fizyka, grunt i precyzyjne wymiary decydują, czy konstrukcja przetrwa lata. Wybierając fundamenty do słupów oświetleniowych, ryzykujesz nie tylko kasą, ale i bezpieczeństwem przechodniów, jeśli podstawa nie złapie gruntu jak korzeń starego dębu.

• Rodzaje fundamentów pod słupy oświetleniowe
• Wymiary standardowych fundamentów do słupów
• Dobór fundamentu do słupa oświetleniowego
• Montaż fundamentu pod słup oświetleniowy
• Pytania i odpowiedzi: fundamenty do słupów oświetleniowych

Rodzaje fundamentów pod słupy oświetleniowe

Słupy oświetleniowe osadza się najczęściej w bezpośrednim zabetonowaniu, gdzie maszt wchodzi prosto w beton wylany w wykopie. Grunt wokół betonu działa jak naturalny klin, który rozkłada siły ścinające od wiatru na większą powierzchnię. Im głębsze osadzenie, tym lepiej beton integruje się z ziemią, tworząc monolit odporny na wyrywanie. Ten sposób sprawdza się na stabilnych gruntach, bo unika dodatkowych elementów, które mogłyby korodować. Minus? Wymaga precyzyjnego wypoziomowania słupa przed stygnięciem mieszanki.

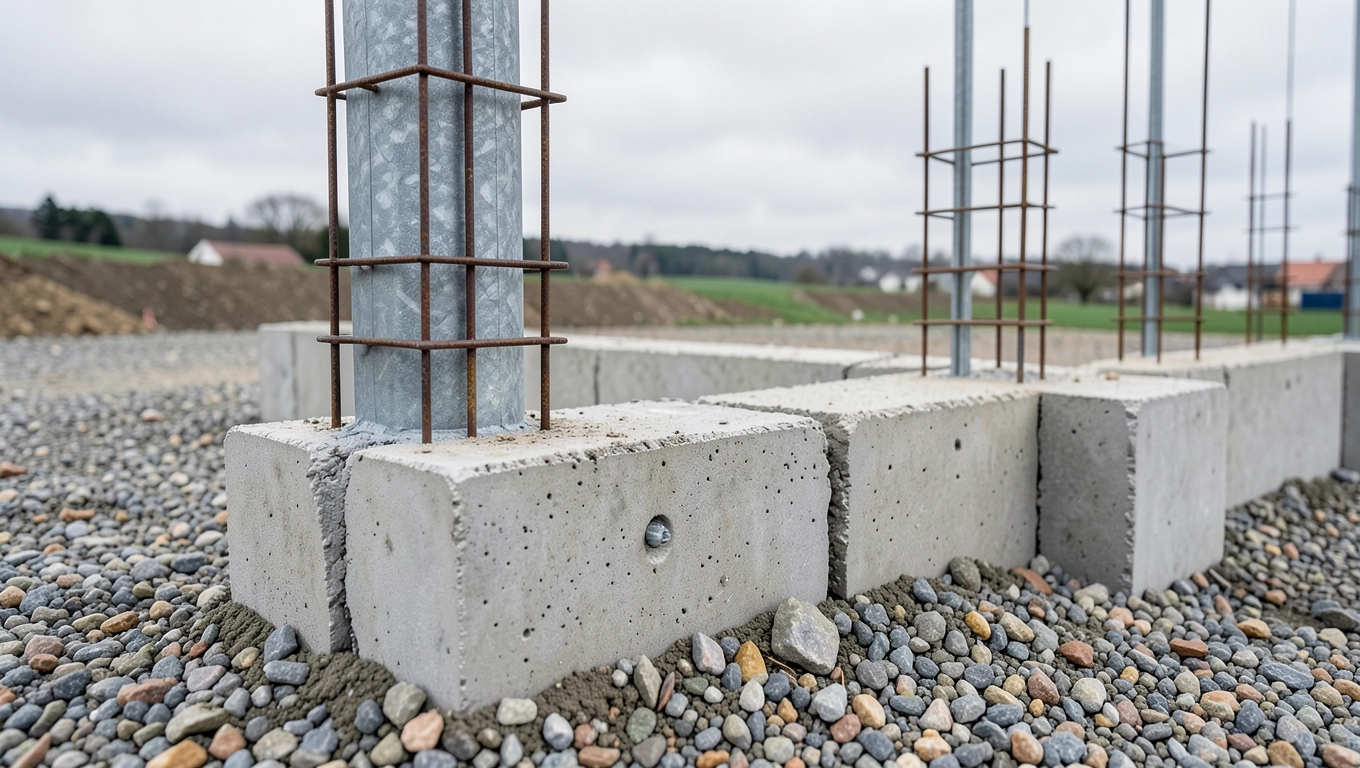

Prefabrykowane bloki betonowe z kotwami stalowymi to gotowe rozwiązanie dla większych projektów. Kotwy pręty z gwintem wbijają się w beton podczas produkcji, tworząc punkt zaczepienia dla flanszy słupa. Stal hartowana na kotwach przyjmuje naprężenia rozciągające, podczas gdy beton tłumi wibracje. Taki fundament waży setki kilo, co samo w sobie kotwiczy konstrukcję nawet na luźniejszych glebach. Łatwość transportu rekompensuje ciężar, bo stawiasz go widłakami i tylko dokręcasz.

Stalowe fundamenty wkręcane przypominają gigantyczne śruby wbijane w grunt wiertarką hydrauliczną. Śmigło na końcu pręta wypycha ziemię na boki, tworząc stożek stabilizacji bez usuwania gruntu. Ten mechanizm działa najlepiej na piaskach i glinach, gdzie skręcanie zwiększa tarcie boczne o kilkadziesiąt procent. Dla słupów do 6 metrów wystarczą pręty o średnicy 100 mm, ale na wyższe idź w grubsze. Montaż trwa godziny, nie dni.

Kompozyty polimerobetonowe łączą beton z włóknami szklanymi, co podnosi odporność na mróz i sole drogowe. Włókna rozkładają mikropęknięcia, zanim staną się rysami widocznymi. Lekkość ułatwia transport, a kształt z tuliami stalowymi upraszcza wpasowanie słupa. Na terenach z wysokim poziomem wód gruntowych ten typ nie nasiąka jak zwykły beton. Koszt wyższy, ale żywotność sięga 50 lat bez impregnacji.

Wybór rodzaju fundamentu do słupa oświetleniowego zaczyna się od analizy terenu na glinie beton bezpośredni, na piasku wkręcany. Każdy typ ma swój punkt sweet spot w rozkładzie sił: beton tłumi, stal przenosi, kompozyty elastycznie pochłaniają. Testy laboratoryjne pokazują, że źle dobrany fundament zwiększa wychylenie słupa o 30 procent przy 100 km/h wiatru. Zawsze sprawdzaj normy PN-EN na obciążenia dynamiczne.

Wymiary standardowych fundamentów do słupów

Standardowa wysokość fundamentów do słupów oświetleniowych oscyluje między 80 a 150 cm, zależnie od masztu. Dla słupa 4-metrowego starczy 80 cm, bo mniejsza powierzchnia żagla oznacza słabsze siły boczne. Beton o średnicy 30 cm na takim fundamencie waży około 300 kg, co daje stabilność na wiatr do 80 km/h. Głębokość poniżej gruntu to klucz minimum 70 cm, by ominąć strefę przemarzania. Precyzyjne wymiary zapobiegają osiadaniu.

Średnica podstawy rośnie do 60 cm przy słupach powyżej 8 metrów, bo fizyka wymaga szerszego rozkładu masy. Obliczenia inżynierskie bazują na momencie bezwładności grubszy cylinder lepiej opiera się momentom skrętnym. Kotwy w środku mają rozstaw 100-300 mm, dopasowany do otworów flanszy. Za mała średnica powoduje koncentrację naprężeń, co kończy się pęknięciami po roku. Norma każe mierzyć to pod kątem 45 stopni do osi słupa.

Głębokość osadzenia w bezpośrednim betonowaniu to 1/6 do 1/5 wysokości słupa dla 6 metrów 1-1,2 m. Formuła wynika z geometrii: dłuższy dźwignia wiatru wymaga głębszego kotwiczenia, by środek ciężkości spadł nisko. Na glinie wystarczy dolna granica, na piasku górna, bo sypki grunt ma mniejsze tarcie wewnętrzne. Testy poligonowe potwierdzają, że 1 m na słup 6 m wytrzymuje 120 km/h bez deformacji.

Kotwy stalowe o średnicy 12-20 mm wbijane w beton na głębokość 40 cm zapewniają chwyt. Gwint M20 przyjmuje obciążenie rozciągające do 50 kN, co wystarcza na większość masztów. Rozstaw kotew musi lustrznie odpowiadać flanszy błąd o 5 mm i słup nie wejdzie. W prefabrykatach kotwy zespawane fabrycznie eliminują błędy montażowe.

Dla ekstremalnych warunków, jak skarpy czy wysoki wiatr, wymiary rosną o 20 procent. Słup 10 m na piasku potrzebuje fundamentu 150 cm wysoki i 60 cm średnicy. Tabela norm pokazuje, że masa betonu powyżej 800 kg gwarantuje stabilność bez dodatkowych odciągi. Zawsze dodaj 10 cm luzu na wykop, by beton dobrze wypełnił przestrzeń.

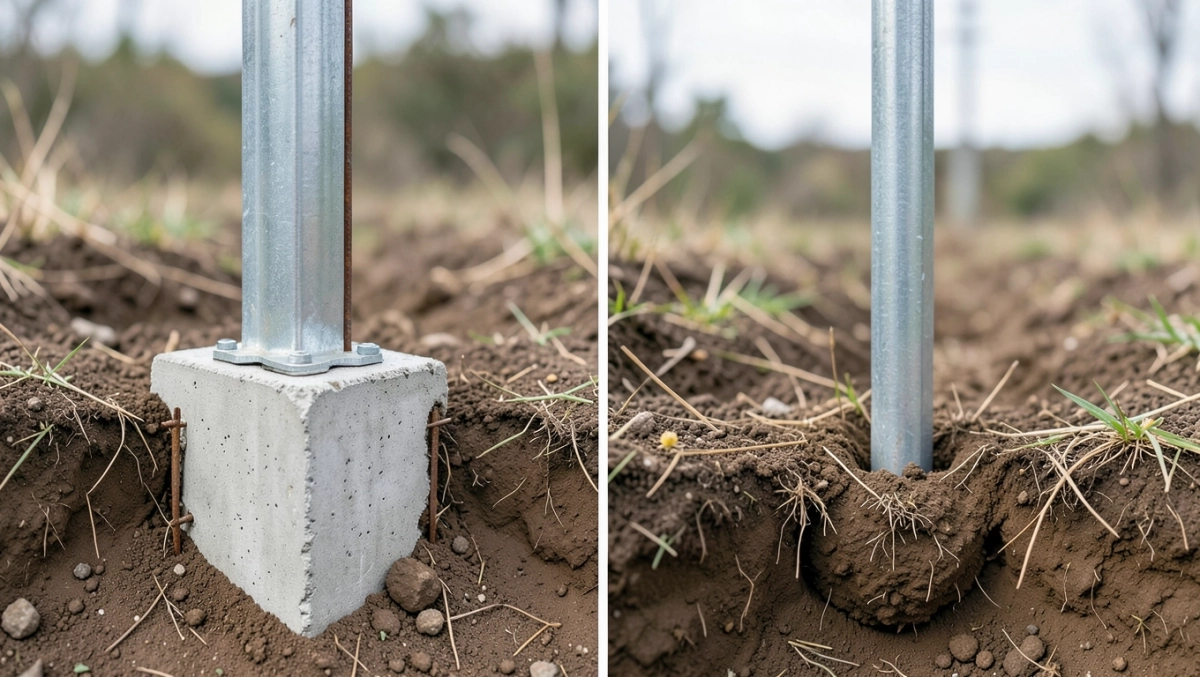

Dobór fundamentu do słupa oświetleniowego

Wysokość i masa słupa dyktują pierwsze wymiary fundamentu do słupa oświetleniowego. Lekki maszt 4 m o wadze 50 kg stabilizuje się w bloku 80x30 cm, bo mały moment bezwładności nie generuje dużych sił. Ciężki 12 m, ponad 200 kg, wymaga 150x60 cm ciężar sam tłumi oscylacje. Fizyka jest bezlitosna: im wyżej środek oporu powietrza, tym głębszy kontrwaga pod ziemią.

Typ gruntu zmienia reguły gry całkowicie. Glina o nośności 200 kPa trzyma płytki fundament jak imadło, dzięki wysokiej spoistości cząstek. Piasek, z nośnością 100 kPa, wymaga poszerzenia o 20 cm lub głębszego wkręcenia, bo cząstki ślizgają się pod ścinaniem. Badania geotechniczne mierzą to sondą wynik poniżej 80 kPa każe iść w stalowe pręty. Na takim gruncie płytki blok betonowy po prostu wypływa po deszczu.

Obciążenia wiatrem i śniegiem mnożą wymagania. W strefie wiatrowej 1 (do 22 m/s średnio) starczy standard, ale w strefie 3 (powyżej 28 m/s) głębokość rośnie o 30 cm. Śnieg na kloszu dodaje 5 kN na metr wysokości, co symuluje wiatr. Obliczenia wg PN-EN 1991-1-4 uwzględniają te czynniki bez nich słup wychyla się o metr przy burzy. Dopasuj kotwy do symulacji.

Rozstaw kotew musi idealnie pasować do podstawy słupa. Flansza z otworami 200 mm wymaga kotew na identyczną odległość, bo nawet 2 mm błędu blokuje montaż. Mechanizm to czysta kinematyka gwint nie wejdzie, jeśli osie nie zbiegają się. Na skarpach dodaj kliny betonowe pochyłe o 15 stopni, by przeciwdziałać ślizgowi bocznemu.

Podsumowując dobór, zacznij od ważenia słupa i sondy gruntu. Lekki na glinie mały prefabrykat. Ciężki na piasku wkręcany z blokiem. Ta logika minimalizuje ryzyko o 70 procent wg statystyk awarii. Zawsze zostaw margines 15 procent na błędy pomiarowe.

Montaż fundamentu pod słup oświetleniowy

Montaż zaczyna się od wykopu o 20 cm szerszego niż fundament luźna ziemia wypełni szczeliny po wylaniu. Głębokość 1,2 m dla słupa 6 m omija warstwę przemarzania, gdzie woda zamarzając pęcznieje o 9 procent. Ubij dno płytą wibracyjną, by zwiększyć nośność o 50 procent. Ściany wykopu zwilż, bo sucha glina ssie wodę z betonu, osłabiając wiązanie.

Beton klasy C25/30 z kruszywem 16 mm daje wytrzymałość 25 MPa po 28 dniach. Mieszanka z plastifikatorem poprawia płynność, docierając w każdy kąt bez pęcherzy powietrza. Wylewaj w warstwach po 30 cm, wibrując igłą, by wypchnąć powietrze inaczej słabe punkty staną się rysami. Tuleja stalowa ocynkowana 200 mm średnicy centruje słup, chroniąc przed korozją.

Przy bezpośrednim osadzeniu wsuwaj słup po 2 godzinach od wylania, gdy beton zgarnie się na 5 mm pod palcem. Wypełnij przestrzeń wokół masztu zaprawą, by uniknąć mikrowibracji erodujących beton.

Kotwy w prefabrykacie smaruj pastą antykorozyjną przed wkręceniem słupa. Moment dokręcania 100 Nm na śrubę M16 zapobiega luzom termicznym. Poziomuj laserem odchylenie 1 cm na 6 m powoduje 5-procentowy wzrost naprężeń. Zabezpiecz otwory w betonie taśmą, bo woda wnikająca zamarza i rozsadza.

Po 7 dniach sprawdź stabilność ciągnąc linką z siłą 10 kN brak ruchu oznacza sukces. Na luźnym gruncie dodaj geowłókninę pod wykop, wzmacniając tarcie o 40 procent. Cały proces z suszeniem trwa 28 dni, ale pierwsze obciążenie po tygodniu. Błędy tu kosztują wymianę całego słupa.

Ostateczny test to symulacja wiatru wentylatorem słup nie powinien drżeć powyżej 2 cm na szczycie. Regularna impregnacja powierzchni betonu silikonem blokuje chłonność na 5 lat. Z takim montażem konstrukcja zniesie dekady bez ingerencji.
