Montaż fundamentów pod słupy oświetleniowe – ile naprawdę kosztuje w 2026?
Koszt fundamentu pod słup oświetleniowy potrafi zaskoczyć nawet doświadczonych inwestorów, bo stawka 280-450 zł za sam element prefabrykowany to zaledwie połowa rachunku. Pełny wydatek, obejmujący wykopy, izolację, transport i robociznę, waha się od 650 do nawet 2200 zł za punkt montażowy. Różnica bierze się z trzech zmiennych: typu gruntu, wysokości słupa oraz dostępności sprzętu ciężkiego. W tym tekście dostajesz konkretną ścieżkę od wyboru fundamentu aż po odbiór techniczny.
- Jak dobrać fundament prefabrykowany do wysokości słupa
- Fundament F/100, F/150 i F/200 porównanie i zastosowanie
- Instrukcja montażu fundamentu prefabrykowanego krok po kroku
- Głębokość posadowienia, izolacja i antykorozja fundamentu słupa
- Najczęstsze błędy montażowe i ich konsekwencje
- Checklist odbioru technicznego
- Studium przypadku: parking przy centrum logistycznym
Jak dobrać fundament prefabrykowany do wysokości słupa
Zasada jest prosta i fizycznie niepodważalna: im wyższy słup, tym większy moment wywracający generuje wiatr na jego powierzchnię, a fundament musi ten moment skompensować masą własną oraz oporem gruntu. Słup o wysokości 3 m na otwartej przestrzeni narażony na podmuch 25 m/s wytwarza siłę boczną rzędu 150 N, podczas gdy maszt 12 m przy tej samej prędkości wiatru generuje już około 1800 N. Stąd właśnie bierze się potrzeba stosowania fundamentów o masie rosnącej niemal logarytmicznie z wysokością konstrukcji.
Polskie normy PN-EN 40-3-1 oraz PN-EN 12899 klasyfikują słupy oświetleniowe według stref wiatrowych I, II i III, przy czym strefa III obejmuje większość obszarów otwartych, w tym przedmieścia i tereny przemysłowe. Projektant dobiera fundament na podstawie dwóch parametrów: obciążenia pionowego (masa opraw, wysięgnika, samego słupa) oraz momentu zginającego w podstawie. Pominięcie tego ostatniego to najczęstsza przyczyna przewracania się latarni po pierwszej silniejszej wichurze.
| Wysokość słupa | Typ fundamentu | Masa fundamentu | Strefa wiatrowa | Rozstaw śrub |
|---|---|---|---|---|
| 3-4 m | F/100 | 80-120 kg | I, II | 160 × 160 mm |
| 5-7 m | F/150 | 180-250 kg | I, II, III | 200 × 200 mm |
| 8-10 m | F/200 | 380-520 kg | II, III | 240 × 240 mm |
| 11-12 m | F/200 (zbrojony) | 600-850 kg | III | 300 × 300 mm |
Przy doborze trzeba uwzględnić jeszcze jeden czynnik: kategorię gruntu. Grunty spoiste (gliny, iły) o nośności powyżej 150 kPa pozwalają na stosowanie lżejszych fundamentów, natomiast piaski luźne czy torfy wymagają masywniejszych bloków albo posadowienia poniżej strefy przemarzania. Norma PN-H-74051 określa tę strefę w granicach 0,8-1,4 m dla większości regionów Polski, co bezpośrednio wpływa na głębokość wykopu.
Fundament F/100
Stosowany pod słupy parkowe i niskie latarnie ogrodowe. Mimo niewielkiej masy (ok. 100 kg) zapewnia stabilność przy obciążeniu wiatrem do 400 N. Montaż możliwy ręcznie, bez dźwigu.
Fundament F/200
Bazowy element pod maszty oświetleniowe 8-12 m. Masa sięgająca 850 kg wymaga żurawia lub koparki, ale daje pewność pracy w strefie wiatrowej III i na gruntach słabszych.
Fundament F/100, F/150 i F/200 porównanie i zastosowanie
Różnice między tymi trzema typami nie ograniczają się do masy. F/100 to monolit betonowy z kotwą stalową, F/150 występuje w wersji pełnej lub dzielonej (zawiasowej), a F/200 w standardzie ma wtopione śruby fundamentowe M20 lub M24 ze stali ocynkowanej. Każda z tych konstrukcji sprawdza się w innych warunkach, a wybór niewłaściwego wariantu oznacza albo przepłacenie, albo poważne ryzyko awarii po pierwszym sezonie zimowym.
| Parametr | F/100 | F/150 | F/200 |
|---|---|---|---|

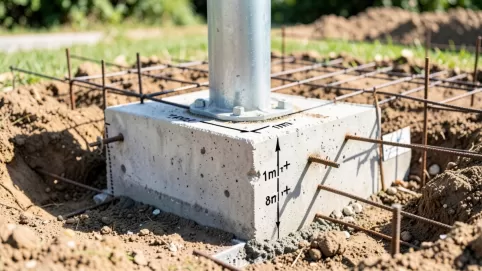

| Wymiary (dł. × szer. × wys.) | 60 × 40 × 40 cm | 80 × 50 × 50 cm | 100 × 60 × 60 cm |
| Masa własna | 80-120 kg | 180-250 kg | 380-520 kg |
| Przekrój śrub kotwiących | M16 | M16/M20 | M20/M24 |
| Średni koszt elementu | 280-340 zł | 380-480 zł | 520-720 zł |
| Koszt montażu (robocizna + wykop) | 350-500 zł | 550-800 zł | 900-1400 zł |
| 630-840 zł | 930-1280 zł | 1420-2120 zł |
Fundament dzielony F/200 (nazywany też zawiasowym) zasługuje na osobne potraktowanie. Składa się z dwóch elementów połączonych śrubami na etapie produkcji, co pozwala na transport w mniejszych pojazdach i montaż w miejscach o ograniczonym dostępie. Po ustawieniu w wykopie obie części skręca się momentem 280-320 Nm, a spoina łącząca jest kontrolowana wizualnie i ultradźwiękowo zgodnie z PN-EN 1090.
Kiedy NIE stosować fundamentu dzielonego? Przede wszystkim w gruntach organicznych (torfy, namuły) o nośności poniżej 80 kPa, gdzie każde rozwiązanie modułowe stanowi potencjalne miejsce osiadania. Również w terenie pochyłym o nachyleniu powyżej 8% ryzyko rozjazdu elementów pod wpływem sił bocznych jest zbyt wysokie. W takich warunkach jedynym pewnym wyborem pozostaje fundament monolityczny albo ławka betonowana na mokro.
Instrukcja montażu fundamentu prefabrykowanego krok po kroku
Sam montaż trwa od 40 minut (F/100) do 2,5 godziny (F/200), ale cały proces od wytyczenia do zasypki to przeważnie 4-6 godzin roboczych na jeden punkt. Poniższa instrukcja zakłada pracę dwuosobowej ekipy z dostępem do minikoparki oraz żurawia HDS.
Krok 1: Wytyczenie geodezyjne
Geodeta wyznacza osie słupów w nawiązaniu do projektu zagospodarowania terenu. W praktyce oznacza to paliki w punktach montażu oraz odmierzenie 50 cm od krawędzi jezdni w przypadku oświetlenia ulicznego. Bez tego etapu nie ma sensu ruszać z wykopami, bo poprawki po ustawieniu fundamentu kosztują krocie.
Krok 2: Wykop
Głębokość wykopu to głębokość posadowienia plus 10-15 cm na podsypkę piaskową. Dla fundamentu F/200 w strefie przemarzania 1,0 m wykop ma zazwyczaj 1,15-1,20 m. Średnica wykopu powinna być o 20-30 cm większa niż obrys fundamentu, co umożliwia prawidłowe zagęszczenie gruntu wokół bloku.
Krok 3: Podsypka
Piasek średni lub pospółka (frakcja 0-4 mm) warstwą 10-15 cm, zagęszczona do wskaźnika Is ≥ 0,95. Podsypka pełni dwie role: rozkłada nacisk fundamentu na większą powierzchnię gruntu rodzimego oraz umożliwia precyzyjne poziomowanie.
Krok 4: Ustawienie fundamentu
Żuraw lub koparka opuszcza element na dno wykopu. Kotwy gwintowane muszą wystawać ponad górną krawędź fundamentu na długość równą 1,5-2,0 wysokości nakrętki. Chwilowe podkładki drewniane stabilizują blok do czasu montażu słupa.
Krok 5: Poziomowanie
Poziomica laserowa kontroluje płaskość górnej płaszczyzny z tolerancją ±2 mm/m. Każde przekroczenie tej wartości objawi się po zamontowaniu słupa widocznym przechyłem, którego nie da się już skorygować bez demontażu.
Krok 6: Montaż słupa
Stopa słupa nakładana na kotwy, nakrętki dokręcane momentem 180-220 Nm (M20) lub 320-380 Nm (M24) kluczem dynamometrycznym. Podkładki dystansowe pod stopą eliminują naprężenia punktowe.
Krok 7: Uziemienie
Bednarka ocynkowana 25 × 4 mm łączy kotwy fundamentowe z uziomem szpilkowym (pręt Cu 16 mm lub stalowy ocynkowany 20 mm). Rezystancja uziemienia nie może przekraczać 10 Ω dla instalacji oświetleniowej, a w strefie zagrożonej wyładowaniami atmosferycznymi warto schodzić poniżej 4 Ω.
Krok 8: Przepust kablowy
Rura osłonowa DVK 50 lub HDPE 40 mm wprowadzona przez otwór w fundamencie i wychodząca minimum 60 cm ponad poziom terenu. Zapobiega mechanicznemu uszkodzeniu kabla YKY 3 × 2,5 mm² podczas osiadania gruntu.
Krok 9: Zasypka
Warstwy gruntu 15-20 cm z zagęszczeniem mechanicznym (płyta wibracyjna) do Is ≥ 0,97. Materiał: grunt rodzimy bez frakcji organicznych lub dowieziony piasek. Zasypka prowadzona symetrycznie, inaczej fundament przesunie się w bok.
Krok 10: Odbiór
Protokół montażu z wpisem: data, ekipa, typ fundamentu, zmierzona rezystancja uziemienia, pion słupa (tolerancja ±1 cm/m), wysokość górnej krawędzi fundamentu nad terenem (max 5 cm).
Głębokość posadowienia, izolacja i antykorozja fundamentu słupa
Trzy czynniki decydują o trwałości fundamentu przez kolejne 30-40 lat: głębokość posadowienia poniżej strefy przemarzania, skuteczna izolacja przeciwwilgociowa oraz ochrona antykorozyjna kotew. Pominięcie któregokolwiek z nich skraca żywotność konstrukcji o połowę, a naprawa po 10 latach eksploatacji kosztuje więcej niż prawidłowy montaż od początku.
Głębokość przemarzania gruntu w Polsce waha się od 0,8 m (Suwalszczyzna) do 1,4 m (okolice Zakopanego). Mapa strefowa PN-81/B-03020 podaje konkretne wartości dla każdej gminy, ale w praktyce bezpiecznie przyjmuje się 1,0-1,2 m dla większości inwestycji. Fundament posadowiony płycej będzie podnoszony przez mróz w cyklicznych procesach wypornościowych, co w ciągu 5-7 zim rozkalibruje całą latarnię.
| Moment dokręcania śrub | Wartość | Kontrola |
|---|---|---|
| M16, klasa 8.8 | 120-140 Nm | Klucz dynamometryczny, co 3 miesiące |
| M20, klasa 8.8 | 180-220 Nm | Klucz dynamometryczny, co 6 miesięcy |
| M24, klasa 8.8 | 320-380 Nm | Klucz dynamometryczny, co 12 miesięcy |
Izolacja fundamentu ma za zadanie odcięcie betonu od wilgoci gruntowej i agresywnych związków chemicznych rozpuszczonych w wodzie. Najczęściej stosuje się dwie warstwy: dyspersję bitumiczną (np. Dysperbit) nakładaną na zimno pędzlem lub natryskowo oraz folię kubełkową chroniącą mechaniczną. Temperatura aplikacji bitumu nie może spaść poniżej 5°C, a powierzchnia betonu musi być sucha i czysta. Świeżo wyjęty z formy fundament ma odczyn alkaliczny, który neutralizuje się dopiero po 28 dniach dojrzewania, dlatego izolację wykonuje się najczęściej w wytwórni, a nie na budowie.
Kiedy NIE stosować fundamentu prefabrykowanego
Grunty organiczne, wysoki poziom wód gruntowych (poniżej 0,5 m od powierzchni), teren o nachyleniu powyżej 8%, sąsiedztwo czynnych instalacji podziemnych bez ich wyłączenia. W takich warunkach fundament wylewany na mokro albo palowy okazuje się jedyną rozsądną opcją.
Kalkulator kosztów montażu
Użyj poniższego narzędzia, by oszacować łączny wydatek dla wybranego wariantu i liczby punktów oświetleniowych.
Najczęstsze błędy montażowe i ich konsekwencje
| Błąd | Konsekwencja | Rozwiązanie |
|---|---|---|
| Zbyt płytki wykop (powyżej strefy przemarzania) | Wypychanie fundamentu przez mróz, przechył słupa po 2-3 zimach | Pogłębienie wykopu do min. 1,0 m, ewentualnie wymiana gruntu |
| Brak podsypki piaskowej | Nierównomierne osiadanie, pękanie stopy fundamentu | Warstwa 10-15 cm piasku średniego, zagęszczona Is ≥ 0,95 |
| Dokręcanie nakrętek bez klucza dynamometrycznego | Poluzowanie po kilku miesiącach, wibracje oprawy | Klucz dynamometryczny, moment 180-380 Nm zależnie od średnicy |
| Zasypka gruntem organicznym | Gnicie, zapadanie się terenu wokół słupa | Piasek lub grunt rodzimy mineralny, warstwy 15-20 cm |
| Brak izolacji bitumicznej | Korozja zbrojenia i kotew po 8-12 latach | Dyspersja bitumiczna nakładana w temperaturze >5°C |
| Uziemienie powyżej 10 Ω | Zagrożenie porażeniowe, uszkodzenie opraw LED | Uziom szpilkowy 1,5 m, pomiar rezystancji po montażu |
Z moich realizacji wynika, że ponad 70% awarii oświetlenia ulicznego w ciągu pierwszych pięciu lat to skutek właśnie tych sześciu błędów. Pozostałe 30% to uszkodzenia mechaniczne (tłuczenie szyb opraw) albo wandalizm, na które montaż fundamentu nie ma wpływu.
Checklist odbioru technicznego
- Typ fundamentu zgodny z projektem (F/100/F/150/F/200)
- Głębokość posadowienia poniżej strefy przemarzania
- Poziom górnej krawędzi: max 5 cm ponad docelowy poziom terenu
- Pion słupa: tolerancja ±1 cm na każdy metr wysokości
- Moment dokręcenia śrub zgodny z tabelą producenta
- Rezystancja uziemienia zmierzona i wpisana do protokołu
- Przepust kablowy szczelny, kabel nieprzycięty
- Izolacja bitumiczna ciągła, bez przerwań
- Zasypka zagęszczona do Is ≥ 0,97 (potwierdzone laboratoryjnie)
- Teren uprzątnięty, oznakowanie tymczasowe usunięte
Studium przypadku: parking przy centrum logistycznym
Realizacja z 18 słupami oświetleniowymi 10 m na terenie o powierzchni 1,2 ha w centralnej Polsce. Warunki: glina średnio spoista, poziom wód gruntowych 2,8 m, strefa wiatrowa II. Zastosowano fundamenty F/200 o masie 480 kg, rozmieszczone w siatce 28 × 32 m. Czas montażu całej instalacji: 11 dni roboczych, ekipa 4-osobowa, koparka 5 ton, HDS dostępny przez 3 dni.
Kosztorys końcowy: fundamenty 11 340 zł, wykopy i zasypki 8 900 zł, izolacja i uziemienie 4 320 zł, robocizna 21 600 zł, transport 2 700 zł. Łącznie 48 860 zł netto, co daje 2 715 zł na jeden punkt montażowy. Po 3 latach eksploatacji żaden z fundamentów nie wykazał przechyłu ani oznak korozji, a pomiar rezystancji uziemienia w 6 losowo wybranych punktach dał wynik 3,2-6,8 Ω, mieszczący się w normie.
Dobór fundamentu prefabrykowanego do wysokości słupa to kompromis między masą, ceną i warunkami gruntowymi, ale w granicach PN-EN 40-3-1 oraz PN-H-74051 nie ma miejsca na improwizację. Warto przed zamówieniem zlecić badanie geotechniczne (koszt 800-1500 zł), które wskaże nośność gruntu i poziom wód, a przez to pozwoli uniknąć przepłacania za nadmiernie masywne fundamenty albo ryzyka zbyt słabych. Precyzyjne wykonanie każdego z dziesięciu kroków montażu oraz rzetelny odbiór techniczny dają gwarancję wieloletniej, bezawaryjnej pracy oświetlenia.
Jeśli planujesz inwestycję w oświetlenie z prefabrykowanymi fundamentami, kalkulator powyżej pomoże Ci ustalić budżet wstępny, a znajomość norm i tabel momentów dokręcania uchroni Cię przed kosztownymi poprawkami w przyszłości.
