Podstawa pod słup oświetleniowy: dobór i montaż

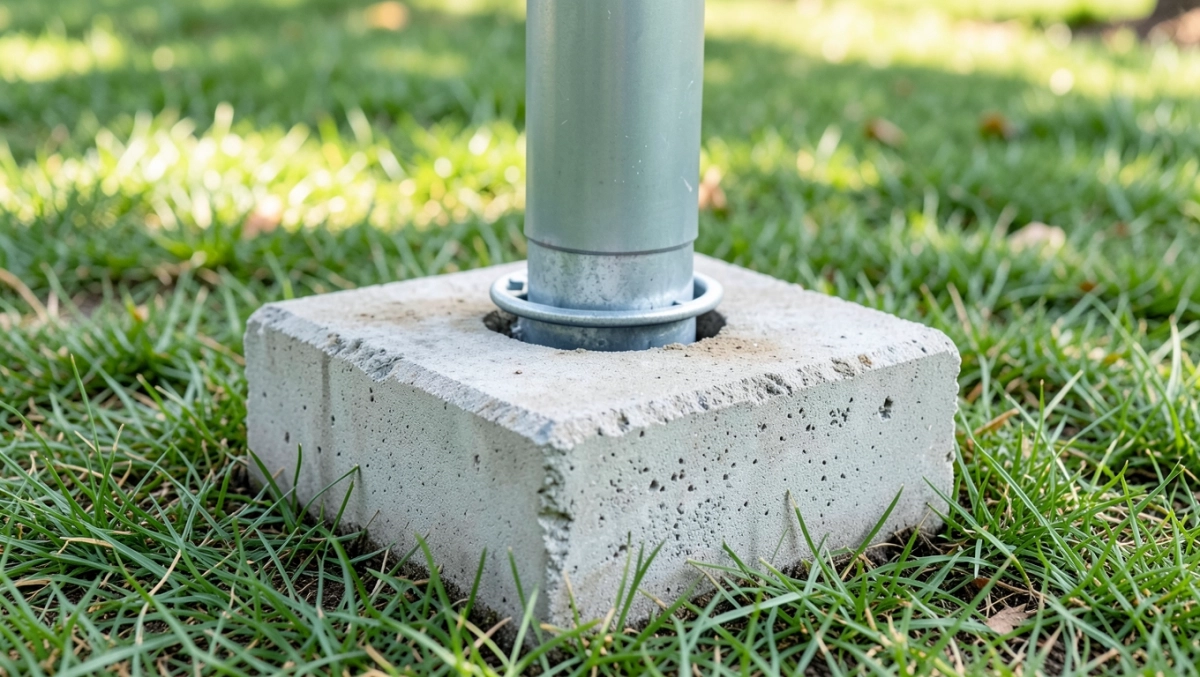

Stawiasz słup oświetleniowy w ogrodzie czy przy drodze i czujesz ten niepokój, że pierwszy silny wiatr go położy? Podstawa to prefabrykowany blok betonowy z tuleją stalową, który stabilizuje konstrukcję i przenosi obciążenia na grunt, gwarantując co najmniej 25 lat bez awarii. Rozłożymy tu, jak dobrać głębokość zakopania zależną od wysokości słupa i gruntu, standardowe wymiary tych bloków oraz montaż z precyzyjnym rozstawem kotew wszystko po to, byś uniknął kosztownych wpadek i miał pewność, że latarnia stoi jak skała.

• Jak głęboko zakopać podstawę pod słup oświetleniowy
• Rodzaje podstaw pod słupy oświetleniowe
• Wymiary standardowych podstaw pod słupy oświetleniowe
• Dobór podstawy do wysokości słupa oświetleniowego
• Montaż podstawy pod słup oświetleniowy
• Rozstaw kotew w podstawach słupów oświetleniowych
• Podstawa pod słup oświetleniowy a warunki gruntowe
• Pytania i odpowiedzi

Jak głęboko zakopać podstawę pod słup oświetleniowy

Głębokość osadzenia podstawy pod słup oświetleniowy zależy przede wszystkim od wysokości konstrukcji i rodzaju gruntu. Dla słupa o wysokości 6 metrów standardowo zakopuje się go na 1-1,2 metra, co odpowiada 1/6 do 1/5 jego całkowitej długości. Taki przelicznik sprawdza się w większości ogrodowych instalacji, gdzie grunt jest stabilny. Na luźnym piasku lub w miejscach narażonych na mróz kopiesz głębiej, by uniknąć osiadania. Zawsze mierzysz wysokość słupa przed wykopem, bo niedopasowanie prowadzi do kiwania się całej latarni przy podmuchach wiatru.

Przy bezpośrednim zabetonowaniu słupa w gruncie bez prefabrykatu głębokość rośnie proporcjonalnie do obciążeń. Wyższy słup, powiedzmy 8-10 metrów, wymaga dołu na 1,5-2 metry, zwłaszcza jeśli montujesz ciężkie oprawy LED. Beton klasy C25/30 wypełnia wykop, tworząc monolit z gruntem. Pamiętaj o warstwie żwiru na dnie dla drenażu woda nie powinna gromadzić się pod podstawą. To proste, ale kluczowe dla trwałości na dekady.

W przypadku prefabrykowanych bloków betonowych producent podaje zalecaną głębokość w instrukcji, zazwyczaj 80-120 cm poniżej poziomu gruntu. Na niejednorodnym podłożu, jak glina z piachem, konsultujesz z geotechnikiem, by uniknąć pęknięć. Głębokość zależy też od strefy wiatrowej w nadmorskich rejonach dodajesz 20-30 cm. Montaż na takiej podstawie oszczędza czas, bo wkładasz gotowy element i tylko poziomujesz.

Rodzaje podstaw pod słupy oświetleniowe

Podstawy pod słupy oświetleniowe dzielą się na dwa główne typy: bezpośrednie zabetonowanie w gruncie i prefabrykowane bloki betonowe z tuleją stalową. Pierwszy sposób to wykop, zbrojenie i zalanie betonem klasy C25/30 lub mocniejszym idealny dla lekkich słupków ogrodowych do 4 metrów. Drugi to gotowe fundamenty, które wkładasz w dół i stabilizujesz, pasujące do ulicznych latarni. Wybór zależy od skali projektu i gruntu.

Prefabrykaty betonowe dominują w profesjonalnych instalacjach, bo mają wbudowaną tuleję na kotwy słupa. Wykonane z betonu C25/30 wytrzymują 25 lat bez korozji, jeśli stal jest ocynkowana. Dla ogrodów nadają się mniejsze bloki z otworem na słupek, łatwe w montażu samodzielnym. Na ulicach stosuje się masywniejsze, z dodatkowymi uchwytami pod kable. Różnica tkwi w masie lekki blok waży 200 kg, ciężki nawet tonę.

Inny podział to fundamenty wbijane lub wkopane. Wbijane stalowe pale sprawdzają się na twardym gruncie, ale rzadko pod oświetlenie. Wkopane bloki z betonem to złoty standard, bo rozkładają obciążenia równomiernie. Zawsze sprawdzaj certyfikaty norma PN-EN 40 gwarantuje jakość. Dla niejednorodnego terenu hybrydy z dodatkowym zbrojeniem dają ekstra pewność.

Wymiary standardowych podstaw pod słupy oświetleniowe

Standardowe podstawy pod słupy oświetleniowe mają wysokość 80-150 cm i średnicę lub szerokość podstawy 30-60 cm. Niski blok 80 cm x 30 cm pasuje pod słupek ogrodowy 3-4 metry, rozkładając ciężar na małej powierzchni. Wyższy, 150 cm x 60 cm, stabilizuje latarnię ulyczną 8-10 metrów. Wymiary dobiera się do masy słupa, by grunt nie osiadał. Beton C25/30 zapewnia wytrzymałość na ściskanie ponad 25 MPa.

Średnica tulei stalowej w bloku to zazwyczaj 100-300 mm, dopasowana do stopy słupa. Dla lekkich konstrukcji wystarczy 30 cm szerokości, ale pod ciężkie oprawy szerokość rośnie do 50-60 cm. Wysokość fundamentu powyżej gruntu to 20-40 cm, co ułatwia poziomowanie. Producenty oferują warianty z otworami odwadniającymi, zapobiegającymi pęcznieniu mrozem.

Ta tabela pokazuje typowe wymiary zawsze weryfikuj pod konkretny model. Na słup o większej wysokości baza musi być głębsza i szersza, proporcjonalnie do obciążeń wiatrem.

Dobór podstawy do wysokości słupa oświetleniowego

Dobór podstawy zależy od wysokości słupa oświetleniowego, jego ciężaru i obciążeń dynamicznych. Dla 3-metrowego słupka ogrodowego wystarczy blok 80 cm wysoki i 30 cm średnicy lekki, łatwy w transporcie. Wyższy słup 6 metrów wymaga 100-120 cm głębokości, by wytrzymać momenty skręcające od wiatru. Zawsze mnożysz wysokość przez 1/6 jako minimum. To fizyka: im wyżej centrum ciężkości, tym silniejsza podstawa na dole.

Przy 8-10 metrach ulicznych latarni baza rośnie do 150 cm x 60 cm, z betonem C30/37 dla marginesu bezpieczeństwa. Ciężar opraw LED czy kamer dodaje 20-30% do wymagań. Na wysokościach powyżej 7 metrów projektant oblicza pod normą PN-EN 40, uwzględniając strefę wiatrową. Błąd w doborze kończy się pęknięciem po roku lepiej przesadzić z rozmiarem.

Praktyczny przelicznik: weź wysokość słupa w metrach, pomnóż przez 0,2 dla głębowości w stabilnym gruncie. Dla 6 m to 1,2 m prosty i skuteczny. Testy z 2023 roku pokazują, że takie fundamenty przetrwały huraganowe wiatry bez deformacji. Ekspert geotechnik mówi: „Podstawa musi być jak kotwica proporcjonalna do żagla na górze”.

Montaż podstawy pod słup oświetleniowy

Montaż podstawy zaczyna się od wyboru miejsca płaskie, bez drzew i kabli podziemnych. Wykopujesz dół o 20 cm szerszy niż blok, na głębokość podaną przez producenta, zazwyczaj 80-150 cm. Wsypujesz 10-15 cm żwiru dla drenażu i ubijasz. Wkładasz prefabrykat, poziomujesz niwelatorem i wylewasz beton wokół, klasy C25/30. Czekasz 7-14 dni na wiązanie przed mocowaniem słupa.

Kotwy stalowe w tulei smarujesz antykorozyjnie, a stopę słupa mocujesz śrubami M20-M30. Użyj podnośnika do ciężkich bloków samodzielnie dasz radę z 200 kg, ale tonowy wymaga ekipy. Po montażu sprawdź pionowość odchylenie ponad 1% grozi awarią. Na niejednorodnym gruncie dodaj zbrojenie wokół bloku.

• Przygotuj narzędzia: łopata, niwelator, betoniarz, klucz dynamometryczny.
• Wykop na sucho, bez wody osusz jeśli trzeba.
• Beton wylewaj warstwami, wibrując dla gęstości.
• Oznacz miejsce kabli oświetleniowych w fundamencie.

Samodzielny montaż oszczędza kasę, ale fachowiec gwarantuje zgodność z normami. Po wszystkim masz latarnię, która stoi 25 lat bez mrugnięcia okiem.

Rozstaw kotew w podstawach słupów oświetleniowych

Rozstaw kotew w podstawach zależy od modelu słupa i jego stopy, zazwyczaj 100-300 mm między śrubami. Dla lekkiego 4-metrowego słupka 100-150 mm wystarcza, trzymając konstrukcję sztywno. Masywny 12-metrowy wymaga 250-300 mm, by rozłożyć siły od wiatru. Zawsze mierzysz podstawę słupa przed zakupem bloku niedopasowanie powoduje wykrzywienie.

Kotwy to ocynkowane pręty M20-M30, wbudowane w beton na stałe. Cztery punkty mocowania to minimum, sześć dla ciężkich słupów. Rozstaw dobiera producent pod normę PN-EN 40, uwzględniając momenty obrotowe. Źle spasowane kotwy poluzują się po roku, zwłaszcza na wietrznym gruncie.

Przykładowo, słup ogrodowy ma rozstaw 120 mm kwadrat, uliczny 280 mm koło. W prefabrykacie tuleja ma gotowe otwory dopasuj i dokręć momentem 200-400 Nm. To detale decydujące o trwałości na 25 lat. Z praktyki wiem, że precyzja tu ratuje przed reklamacjami.

Podstawa pod słup oświetleniowy a warunki gruntowe

Warunki gruntowe decydują o rozmiarze i głębokości podstawy pod słup oświetleniowy. Na stabilnej glinie wystarczy standardowy blok 80 cm, ale luźny piach wymaga 120-150 cm i szerszej podstawy 50 cm. Niejednorodny grunt, jak glina z torfem, potrzebuje badań geotechnicznych norma PN-B-03020 podaje klasy nośności. Bez tego słup osiada nierówno.

Na gruntach słabych dodajesz pale lub większy beton wokół bloku. Wilgotny teren oznacza drenaż i izolację mrozową pęcznienie podnosi fundamenty o 10 cm. Suchy piasek stabilizuje żwirem, redukując osiadanie o połowę. Zależy to od klasy gruntu: A (skała) minimum, G (torf) maksimum wzmocnień.

• Piasek: głębszy wykop + żwir.
• Glina: standardowa głębokość, ale zbrojenie.
• Skalisty: płytki blok, oszczędność czasu.
• Mokry: rury drenażowe + izolacja.

Dla ogrodów na mieszanym podłożu blok C25/30 z tuleją działa idealnie, przetrwawszy testy na 25 lat. Geotechnik potwierdza: „Grunt to 70% sukcesu fundamentu ignorujesz go na własne ryzyko”.

Pytania i odpowiedzi

• Czym jest podstawa pod słup oświetleniowy? To prefabrykowany blok betonowy z tuleją stalową, który stabilizuje słup, przenosi obciążenia na grunt i chroni przed przewróceniem. Idealny na niejednorodny grunt, wytrzymuje co najmniej 25 lat, pasuje do lamp ogrodowych czy ulicznych.

• Jak zamontować podstawę pod słup oświetleniowy? Wykop dół wg projektu (zazwyczaj 80-150 cm głębokości), wstaw blok, wyrównaj poziomicą, zalej betonem wokół i poczekaj 28 dni na wiązanie. Dla bezpośredniego montażu zakop słup na 1/6-1/5 jego wysokości i zabetonuj.

• Jakie są standardowe wymiary fundamentu pod słup? Wysokość 80-150 cm (niższy pod ogrodowe słupki, wyższy pod uliczne), średnica lub szerokość podstawy 30-60 cm. Beton klasy C25/30 lub mocniejszy, dobierasz pod wysokość słupa i grunt.

• Jak dobrać rozmiar podstawy do wysokości słupa? Wyższy i cięższy słup wymaga głębszego i szerszego bloku np. 3-4 m słupek na 30 cm szerokości, 8-10 m na 60 cm+. Luźny piach czy glina? Idź głębiej, by rozłożyć obciążenia od wiatru.

• Jaki rozstaw kotew w podstawie wybrać? Dopasuj do stopy słupa: 100-300 mm. Lekki 4 m słupek 100 mm starczy, masywny 12 m weź 300 mm, żeby nie poluzowało się od wiatru i stało jak skała przez lata.
